上海精虹海科公司代理的HALLINSIGHT霍尔磁场相机产品简介:
AC&DC真正的3轴磁场测绘
HallinSight® 32x32, 16x16和32x2，3轴霍尔传感器阵列

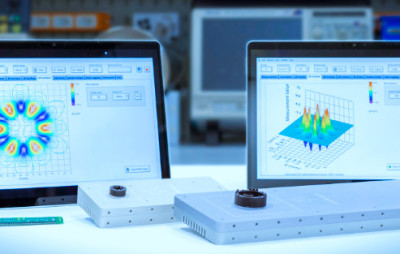

易于使用的霍尔磁场相机，用于绘制和表征静态或动态磁场。HallinSight®系统通过真正的三轴磁场相机使不可见的磁场可见，实时绘制动态磁场图。32×32、16×16或32×2三轴霍尔传感器网络分别在25、100和250 Hz的频率下测量从几µT到几T的磁场。
主要特点
–正交误差< 0.1度
–DC or AC磁场
–场强达2T
–分辨率4μT
–3轴校准
–专用软件
–交付时校准到15mT
–USB接口
HallinSight®霍尔磁场相机技术特性和附件
系统
测量原理:霍尔传感器
磁场量程:±100 mT, ±400 mT,±800 mT, ±2 T
分辨率-无平均:4 μT for ±100 mT, 96 μT for ±2 T
噪声:30 μT RMS
操作温度:10 to 30oC,集成温度传感器
测量速率:Up to 1000 Hz (±100 mT,单片)
绝对偏移误差:< 25μT (典型值)
绝对增益误差:< 0.5% (典型值)
几何位置误差:横向< 50μm ;垂直< 10μm;正交性< 0.1o
电脑接口:USB with ASCII protocol
软件:用于可视化、分析和记录的LabVIEW界面
探头阵列
32x32霍尔传感器
测量速率25 Hz
传感器阵列尺寸80x80 mm铝壳310x110x22.5 mm
16x16霍尔传感器测量速率100 Hz
传感器阵列尺寸40x40 mm铝壳 200X60x22.5 mm
32x2霍尔传感器测量速率250 Hz
探头阵列尺寸80x2.5 mm PCB 106X15X2 mm

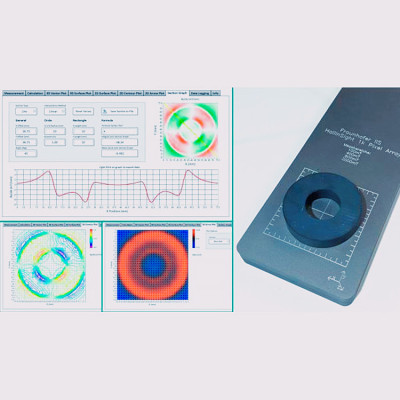

HallinSight®霍尔磁场相机软件
操作系统:Windows 7 or Windows 10
关键测量:每个测量点或阵列子集的输出:Bx、By、Bz、Babs、方位角、极角、温度
操作模式:操作模式
分析:计算球坐标和场梯度值，显示3D矢量和曲面图、2D曲面图、等高线和箭头图、剖面图
