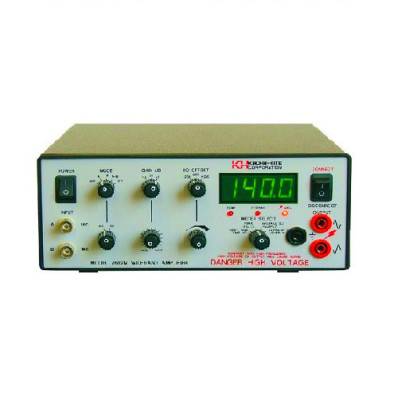

上海精虹海科公司代理的美国KH7602M系列宽带功率/电压放大器详细描述:
主要特点:
DC到1MHz
直流偏置0到200V
增益可变,最大42dB(125倍)
频率响应<±0.1dB
短路保护
可选显示屏(带“M”后缀)
输出功率17W/34W
最大电压141/282Vrms
失真<0.1%
容性或阻性负载
描述:
KH公司7600/7602型宽带功率/电压放大器可以提供17W和34W功率，低失真的输出。其采用的混合CMOS运算放大器技术，实现其他放大器所不能达到的性能指标。
型号7600M:
7600M提供17W交流连续输出(34W直流输出)，141Vrms(400Vpp)高电压输出，频率范围直流到500KHz。7600M的频率响应是±0.1dB@10KHz，谐波失真<0.01%@5kHz，<0.3%@100kHz。电压放大倍数可以选择0dB-14dB连续可变，0dB-28dB 连续可变和0dB-42dB连续可变。
其他功能:输入模式A，A-B，-B；共模抑制80dB；直流或交流耦合；直流偏置电压0V到±200V；可选数字显示选件，显示温度、输出电压和平均电流。
型号7602M:
7602M 提供34W交流连续输出(68W直流输出)，282Vrms(800Vpp)高电压输出。其他指标与7600M型一致。
典型应用:
7600/7602型宽带功率/电压放大器是高功率/电压输出、性能优异、满足多种应用的宽带放大器，工作频率从DC到1MHz。这两款型号可以驱动阻性和容性负载，具有高功率/高电压输出、低失真、频率平坦度好的优点，适合仪器校准、压电传感器驱动、需要高压/低内阻的电桥应用、低失真交流源、离子束偏移、真空管驱动、喷墨研发和测试等众多领域。
技术指标:
| 频率范围: 直流到 1MHz.功率:1kΩ负载: 34W, 直流; 17W有效值, at 500 kHz; 5W有效值, at 1MHz.600Ω负载: 10W有效值, 100Hz到1MHz; 5W rms, at 100Hz; 10W 直流.电压:无负载: ±200V 直流; 141V有效值, 交流.1kΩ负载: ±184V 直流和峰值, 130V 有效值, 直流到 500 kHz;±113V 峰值, 80V 有效值, at 1 MHz.600Ω负载: ±113V 峰值, 80V 有效值, 100Hz 到 1MHz;±78V 直流和峰值, 55V 有效值, 直流到 100Hz.电流: 910 Ω负载, ±200mA 峰值, 141mA 有效值, 直流到 500kHz.频率响应: ±0.1dB, dc to 10kHz; ±0.25dB to 200kHz; ±0.5dB to 500kHz, 0-130V rms; ±0.5dB to 1MHz 0-80V rms. | 谐波失真: <0.01% to 5kHz and 175V peak output, <0.05% 200V peak output; <0.3% to 100kHz.放大倍数: 0dB到 42dB,三个量程连续可调: 0dB 到14dB(x5), 14dB(x5) 到 28dB(x25), 28dB(x25)到 42dB(x125);步进精度: ±0.1dB +频率响应指标.相位: A input 0° ±1°, B input, 180° ±1° dc to 10kHzincreasing linearly 60° lagging at 1MHz. Model 7602:(Inverted output relative to non-inverted) 180°, –0.3° at10kHz; 180°, –3° at 100kHz; 180°, –20° at 1MHz.方波响应:上升/下降时间: <120ns 达到 50Vp-p.压摆率: >600V/us, 400Vp-p.直流偏置: 0V 到 ±200V 可变.内阻: <0.5 ohm, dc to 10kHz; 5 ohms at 100 kHz; 20 ohms at 1 MHz. |
| 输入模式: A, A–B, –B.最大输入电压: ±200V .阻抗: 1M ohm / 30pF 前面板输入端口; 1M ohm / 65pF 后面板输入端口通用指标7600M/7602M:显示屏 温度°C:显示放大器电路的工作温度；输出电压: 显示输出峰值电压；.输出电流:显示输出电流的有效值；前面板警示灯: 过热，过压；温度范围: 0°C to 45°C选件003:后面板BNC输入和香蕉插头输出015:远程增益控制, 0到±10Vdc,与增益成比例机柜安装架: 型号RK-37适用于19寸机柜额外一年保修: Part No. (7600) W7600,(7600M) EW7600M, (7602) EW7602, (7602M) W7602M.可选附件CAB-005:线缆, Two Conductor Shielded Balance LineCAB-018:线缆, Multi-stacking Double Banana plugCAB-023:线缆, Low Thermal EMF RetractableBananaCAB-024:线缆, Low Thermal EMF Spade LugCAB-025:线缆, BNC, 3ft, Low Noise | 控制和显示:前面板: 电源开关, 五档模式切换开关, 二档AC/DC切换开关,三档增益切换开关,可调增益旋钮,后面板: 接地/浮地切换.接口(前面板):BNC 输入端口A, B; 香蕉插头输出端口.接口(后面板):电源, 可选BNC输入和香蕉插头输出.输入电源: 90-132/198-264 伏; 50Hz-400Hz, 200瓦.尺寸和重量: 9cm高, 21.8cm宽, 46.2cm深; 5.4kg.附件: 电源线,操作手册.指标变化不另行通知 |
