±2000V, ±5mA / ±7mAP高精度高速高压放大器
特点:
±2000V / ±5mA
高精度，高稳定性-低噪声
高速
多种模式
禁止输入功能
V/I监视输出
本地高压产生-互锁输入
应用:
静电挠度
镜面偏转/变形-电泳
离子束偏转
电光学
MEMS
质谱
高压测试

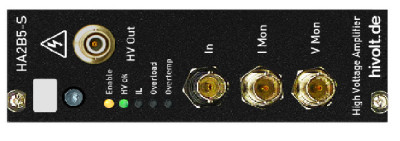

HA2B5-S是一种高精度高压放大器3U / 8HP / 220mm插入卡。它提供的输出电压在-2000V至+ 2000V之间，电流±5mA。放大器的输出接口是前面板上的SHV连接器。
信号增益为200，输入电压范围为±10V。该放大器具有高精度，高直流稳定性，高速以及非常低的纹波和噪声。放大器的输出由线性四象限高压功率级驱动，该级具有极低的失真。它可以轻松驱动电阻性/电容性负载。
可定制，放大器模块可提供更低的噪声，更低的带宽和压摆率。
可以将两个放大器模块配置为提供差分输出电压。在这种情况下，输入信号仅被馈送到主通道。从通道以相反极性提供相同大小的输出电压。
输出电压通过差分设定值输入进行控制。该放大器配有电压和电流监控器输出以及TTL兼容的INHIBIT输入。放大器输出具有过流，短路，过压和高压闪络/电弧保护。
外部电源电压为+ 24V。高压发生器是模块的一部分。
提供了安全互锁电路，以将设备集成到紧急停机电路中。当互锁回路打开时，内部高压源将被关闭。
大型机架可容纳多个放大器插件卡。
可根据要求提供定制的和完全定制的高压放大器模块和大型机模型。
规格参数:
输出电压:-2000V … +2000V, bipolar
输出电流:±5mA / ±7mAP
全功率带宽(THD ≤1%):DC … >5kHz @ CL=0 *，DC … >2.5kHz @ CL=100pF *
小信号带宽(-3dB):DC … >25kHz @ CL=100pF *
压摆率:typ. 40V/μs @ CL=100pF *
控制输入:±10V (10V =2000V), BNC, RI = 50kΩ
DC增益:200 ±0.2%
温度系数:typ. 25ppm/K
负载调整率:< 50ppm
纹波/噪声:< 10mVRMS @ CL=200pF *
监视输出(V):±10V (10V = 2000V), BNC
监视输出(I):±10V (10V = 10mA), BNC
禁止输入:TTL compatible, via rear connector
输出连接器:SHV
电源电压:+24VDC ±10%
环境温度:Operation: -10~+40℃，Storage: -25~+70℃
尺寸:3U x 8HP x 220mm
*带宽，压摆率和输出噪声取决于电容性负载的大小。同轴输出电缆是电容性负载的一部分，将降低压摆率和大信号带宽。典型的同轴电缆的电容大约为100pF / m。增大负载电容可降低输出噪声。

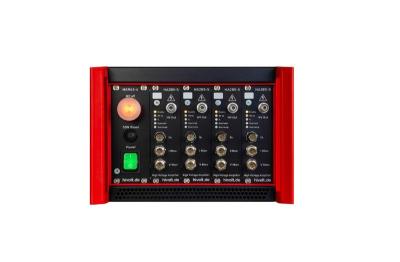

规格HAR42-4机架
HAR42-4型是一个4U / 42HP机架，最多可容纳四个放大器模块。它配备了内部电源，速度可控的冷却风扇，所有通道的通用互锁输入和HV OFF按钮。
电源电压: 100 - 240V AC ±10% 50/60Hz
输入电流: 1.3A RMS at V Line =115V AC , nominal load，0.65A RMS at V Line =230V AC , nominal load
电源保险丝F1, F2: T6.3A, 250V, IEC127-2/V
外部保险丝: 16A
保护等级: 1
尺寸(h x w x d):ca. 177 x 249 x 382 mm³
重量:ca. 4kg without amplifier modules
