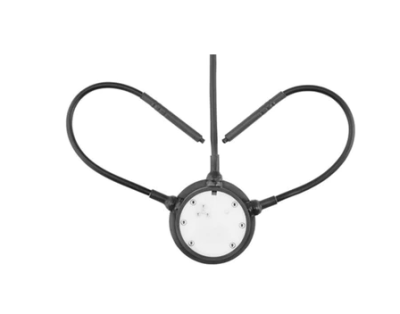

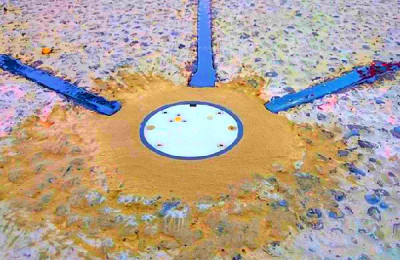

上海精虹海科公司代理的IRS31Pro-UMB被动式路面传感器齐平安装在道路上。两部分式外壳设计允许随时拆卸组合的传感器/电子单元以进行维护或校准。记录以下变量:路面温度,水膜高度达到4 mm,不同除冰材料(NaCl,MgCl,CaCl)的冻结温度、道路条件(干/湿/湿/冰或雪、盐湿) 、用盐弄湿、摩擦(抓地力)、冰百分比。
可选:2个额外的深度温度,例如在5厘米和30厘米处。测量数据可以以标准协议(Lufft UMB协议)的形式进行进一步处理。
测量技术:电导率测量(冰百分比),雷达测量(水膜),NTC(路面温度)
产品亮点:两部分式外壳设计,易于维护/重新校准,低能耗,允许太阳能运行,
原理:雷达原理测量水膜
接口:RS485,SDI-12,模拟输出
可测量参数:
道路表面温度
测量水膜高度最高可达4mm
含有不同盐的冰点温度(NaCl, MgCl, CaCl)
路面状态:干燥、潮、湿、冰、雪,含盐潮、含盐湿、霜
摩擦系数
含冰比例
- 工作原理:
电导率测量 (含冰量), 雷达测量 (水膜高度), NTC负温度系数(道路表面温度)
- 应用行业:
对路面和高速公路的冬季道路维护人员起到了重要的支持;
智慧城市;
安装在机场跑道上,作为IDS(冰探测系统)和水膜高度检测的重要组成部分;
- 仪器特点:
冰点温度输出通过预设干-湿的临界值(如:根据TSL新规定中的10µm);
可更换传感器电子元件(方便校准和维修);
可通过RS485接口进行检测;
低功耗(太阳能供电);
雷达原理检测水膜高度;
模拟量输出(使用8160.UDAC)
技术规格 |
---|
测量参数 | 道路表面温度, 水膜高度(最高4mm),含有不同盐的冰点温度(NaCl, MgCl, CaCl), 路面状况 (干、潮、湿、含盐状态下的潮、含盐状态下的湿、冰), 摩擦系数, 含冰比例, 2个附加的路基温度传感器 |
基本配置 | 规格 | 直径 120mm, 高 50mm |
可测量的路面状态 | 干、潮、湿、含盐状态下的潮、含盐状态下的湿、冰 |
重量 | 800g(不含电缆和外部温度探测器) |
存储温度 | -40...70°C (包装) |
额定电流 | < 200mA |
数据接口 | RS485, 波特率: 2400 ... 38400 bit/s (标准: 19200) 或者 SDI-12 |
防护等级 | IP68 |
工作电压 | 9...14VDC, 标准 12V |
插头 | 电缆0.5mm² |
工作温度 | -40...80°C |
工作湿度 | 0...100 RH |
路面潮湿状态 | 等级: 干、潮、湿、含盐状态下的潮、含盐状态下的湿 |
路面湿滑状态 | 等级: 无冰/无雪,雪,冰 |
道路表面温度&地下温度 | 原理 | NTC 负温度系数 |
测量范围 | -40 ... 80 °C |
单位 | °C |
精度 | ±0.1°C (-20 ... 20°C), 其他 ±0.2°C |
分辨率 | 0.1 |
冰点温度 | 测量范围 | -40 ... 0 °C |
单位 | °C |
精度 | ±0.5°C (0 ... -2.5°C), 其他 平均值±20% (含除冰剂纳) |
分辨率 | 0.1 |
水膜高度 | 原理 | 雷达 |
测量范围 | 0 ... 4 mm |
单位 | mm |
精度 | 0.2mm to 3mm: 高于 +/-30% |
分辨率 | 0.01 mm |
摩擦系数 [湿滑...干燥] | 测量范围 | 0 ... 1 |
含冰比例 | 测量范围 | 0 ... 100 |
单位 | % |
