上海精虹海科公司代理的英国Biral公司制造的 VPF 系列能见度天气现象仪(VPF-710, VPF-730, VPF-750), 外壳采用盐浴钎焊(Salt dip brazing)和硬质阳极化(Hard anodisation)工艺。 | 盐浴钎焊 Salt dip brazing该工艺是将搭好架子的传感器部件迅速投入到热盐水中进行化学反应,这种反应是融接的过程。盐浴钎焊工艺使传感器成为一件坚固无泄漏的整体,一般用于宇航和汽车工业。它的特点是:融接(点)区域的强度与本体材质强度一致,整件产品没有薄弱的部分不产生任何孔洞,保证不泄漏融接后不变形,使具有复杂结构的传感器,各部件间的角度不发生变化 |

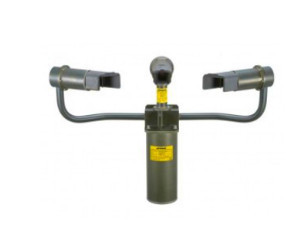

硬质阳极化 hard anodizing VPF 传感器采用硬质阳极化工艺,硬质阳极化是一种厚层铝阳极氧化工艺。 氧化膜最大厚度可达250~300μm,膜层硬度很高,因膜层有空隙,可吸附各种润滑剂,增加了减磨能力;膜层导热性很差,其熔点高达2050℃;电阻系数较大,经过封孔处理(浸绝缘漆或石蜡),击穿电压可达2000V,在大气中有较高的抗蚀能力。主要用于国防和机械制造工业中要求耐磨、耐热、绝缘的铝合金零件上,如活塞、气缸、轴承、飞机货舱的地板、滚棒、导轨等。 英国Biral公司采用这两种工艺制造 VPF 传感器外壳,主要是保证传感器可以在任何恶劣的环境中零泄漏和抗腐蚀,可以使传感器的散射角精确达到设计要求,Biral公司高成本的工艺投入使 VPF 传感器定位于能见度仪中的高端产品。 VPF-730传感器能够测量前向散射测量能见度和当前天气(WMO 4680),可以测量降水类型和降水强度。传感器是紧凑的且耐用的仪器,对于在极端气候条件下使用是非常理想的。 天气现象 天气现象包括所有形式的液态,冰冻态降水,如雨,毛毛雨,雪,雪粒,雪片,冰粒和冰雹等,以及悬浮颗粒,如雾,薄雾,灰尘和烟雾等。 测量原理 VPF-730传感器利用红外线技术测量在样品区内的散射颗粒计算EXCO(大气消光系数),再从EXCO导出MOR(气象光学视程)和能见度。 数据输出 传感器以RS232C作为标准信号输出。数据输出以各种ASCII字符条的形式,传感器可以被设置成自动数据输出或者被叫输出格式,数据可以被输送到微机进行处理和存储。 维护,校准和自动检测 传感器在出厂前已经过**校准。正常维护时只需要一个人在几分钟内对传感器进行校准。传感器的工作状态通过自动检测功能获得。 无人超越的精度 HSS传感器的设计,光源,波长和光学结构使其具有举世**的精度。 设计:由于使用了独特的砖利技术,HSS传感器被公认为对大气消光系数(EXCO)进行了较好的校正,从而得到能见度。 光源:光源是红外二极管,已经证明这种光源比可见光具有更高的精度,更长的寿命和连续读数,具有砖利技术的HSS传感器设计意味着其它传感器无法达到其性能。 波长:HSS所选择的光源和波长(850nm)被认为在1英里附近具有较好的精度,波长从白光(能见度低于1英里)到蓝光(能见度从1英里到几英里)对频移的表现是优良的。其它前散射测量的传感器可以检测白光频谱,HSS传感器可以检测从白光到蓝光频谱的频移,这样就保证了在高能见度范围内的精度。 光学结构:雪和表面积水的光反射可能引起测量误差,这是一些传感器中普遍存在的现象,HSS传感器探头是水平的,可以保证测量不受地面反射的影响,也具有在大风和降水下的无扰样品区。 产品特点 ※ 能够输出WMO代码表4680中的15种当前天气代码 ※ 全天侯稳定测量 ※ 长期的无故障寿命 ※硬涂层阳极氧化铝材质,高耐腐蚀 ※ 具有系统自检及发射端窗口污染监控功能 ※ 不受障碍警告灯影响 ※ 可选配ALS-2背景光传感器(环境光传感器), 可用于计算机场跑道视程(RVR) ※ 可订货交流供电版本或直流供电版本 ※ 能见度量程为10m~75 km ※ 45°红外前向散射测量原理 技术参数 能见度测量: 测量参数:能见度和天气现象(MOR&EXCO) 输出信号:RS232 (标准版), RS422/RS485( 可选) 测量范围: 10m~75 km 测量精度:≤1.3% @600m, ≤1.8%@1500m, ≤2.0% @2km, ≤8.3% @15km, ≤10.5% @30km,≤20% @75km 测量原理:前向散射角度在39°-51°角,以45°为中心 降水类型及强度识别:毛毛雨:小/中/大; 雨:小/中/大; 雪:小/中/大; 冰雹 悬浮颗粒识别:雾,薄雾 降水探测分辨率:雨:0.015mm/hr; 雪:0.0015mm/hr *大降水量:可达500mm/h 雨强精度:≤10% 输出信号与数据报告 输出速率:10s~300s (可设置) 串行输出(数字量输出):RS232(标准), RS422 /RS485(可选) 当前天气:根据WMO代码表4680输出15种当前天气代码;以及17种METAR代码 供电要求 传感器供电电压(订货时请指定):12Vdc/24Vdc/120Vac/240Vac 护罩除冰加热器供电电压:与传感器供电相同 传感器功耗:6W 护罩除冰加热器功耗:45W(12Vdc 供电版本的功耗为25.5W) 附加功能 窗口除霜加热器(Window heaters): 出厂标配 护罩除冰加热器(Hood heaters): 可选项; 适用于在寒冷或多雪的地方使用。 窗口污染监控:一旦镜头脏污,在镜头上有敏感元件,通过软件可以输出报警提示,在数据串中显示代码,用户收到此代码后,可以进行镜头的清洁。清洁之后,此报警代码即消失。生产厂商的标配是发送端镜头具有脏污的检测提示功能,而接收端镜头的污染监测功能是选配的。 其他参数 操作温度:-50℃~60℃ 操作湿度:0~100RH 防护等级:IP66 CE认证:有 符合欧盟环保法规相关条款:RoHS (禁止有害物质指令)和WEEE(废弃产品回收指令) 符合欧盟电磁兼容性相关条款:EMC EN61326-1997, 1998, 2001 材质:硬涂层阳极氧化铝 传感器头重量:5.6kg(DC供电版本);6.8kg(AC供电版本) 长度:751mm 使用寿命:>10年 自检功能:标准 用户校准维护:建议每6个月用户进行校准维护 镜头清洁:自动补偿和报警 订货指南--基本型 传感器带RS232输出 6米电源/信号电缆 基本远程维护监控(LRMM) U型不锈钢固定件 用户手册 可选件/功能 护罩除冰加热器 气象站模块(WSM) ALS-2背景光传感器(环境光传感器), 可用于计算机场跑道视程(RVR) 现场校准装置 运输箱
|
