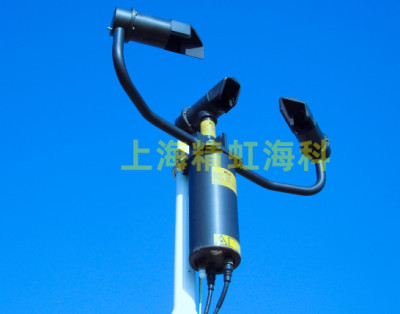

测量原理VPF-730 能见度仪和天气现象仪利用红外线技术测量在样品区内的散射颗粒，得到 EXCO大气消光系数，再从 EXCO 导出 MOR气象光学视程和能见度。数据输出传感器以RS232C 作为标准信号输出，数据输出以ASCII 字符的形式，传感器可以被设置成自动数据输出或者轮询输出方式，数据可以以压缩方式或者扩展方式输送到微机。维护、校准和自动检测传感器在出厂前已经过全面校准，正常维护时只需要一个人在几分钟内对传感器进行校准检查，传感器的工作状态通过自动检测功能获得。技术指标| 测量: | 能见度和天气现象分辩:雾，霾，毛毛雨，雨，雪，冰雹等强度:小(-)，中，大(+)按照WMO 4680 代码要求 | | 输出: | 数字量 (RS232) | | 量程: | 10m-99.99km | | 精度: | 2%( 2km ), 8.3%(15km) | | 光源/波长: | 红外 850nm | | 前散射角度: | 45 ° | | 测量结构: | 水平 | | 工作温度: | -50 - + 60 ℃ | | 供电电源: | 220VAC/12VDC/24VDC | | 传感器功耗: | 6W | | 罩型加热器功耗: | 45W | | 重量: | 传感器7kg | | 尺寸(宽 x 高 x 深): | 751 x 520 x 255 mm | | 材料: | 硬铝合金 | | 制造工艺: | 盐浴钎焊和硬质阳极化 | | MTBF平均无故障时间: | 6.4 年 | | 传感器寿命: | >10 年 | | 天气现象检测限: | 雨:0.015 mm /hr | | 雪:0.0015 mm /hr | | 降水量: | 500 m /hr |

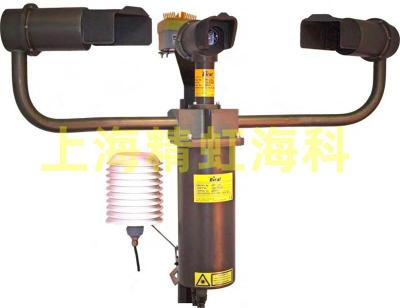

VPF-730 能见度/天气现象仪 订货 基本型 传感器带 RS232 输出 6米电源和信号电缆 基本远程维护监控 U 型不锈钢固定件 可选项 罩型加热器（可除冰）(可工作到-50℃) 校准箱 RS422 输出 全面远程维护监控 VPF-710数字能见度传感器可以的测量能见度，超过20年的使用寿命。传感器是一款紧凑的、耐用的一起，而且具有**的定时性能，可适用各种极端环境。 测量原理 VPF-710传感器利用红外前向散射技术在全天候下测量能见度，传感器通过测量微小悬浮颗粒（雾，薄雾，烟）和大颗粒（雨，雪，冰粒，毛毛雨）计算EXCO（大气消光系数），再从EXCO导出MOR（气象光学视程）和能见度。 数据输出 传感器以RS232C作为标准信号输出。，可选择RS-422/RS485作为通讯输出。数据输出变量为ASCII数据字符串，比如压缩的小数据字符串、扩展的数据字符串以及监测数据字符串。数据的输出单位可以设置为自动模式或者是Polled模式，可以把数据发送至一台打印机，或者发送至一台PC用于标记、处理和归档。 维护、标定、自动检测 传感器在出厂前已经过**校准。正常维护时只需要一个人在几分钟内对传感器进行校准。传感器的工作状态通过自动检测功能获得。传感器重量非常轻，而且容易安装，一个人即可完成。 工作极端温度 传感器工作温度范围:-50～60℃，当传感器使用在-30℃以下的环境中时，建议使用加热版本的传感器。 无人超越的精度 HSS传感器的设计，光源，波长和光学结构使其具有举世**的精度。 设计:由于使用了独特的砖利技术，HSS传感器被公认为对大气消光系数(EXCO)进行了较好的校正，从而得到能见度。 光源:光源是红外二极管，已经证明这种光源比可见光具有更高的精度，更长的寿命和连续读数，具有砖利技术的HSS传感器设计意味着其它传感器无法达到其性能。 波长:HSS所选择的光源和波长(850nm)被认为在1英里附近具有较好的精度，波长从白光(能见度低于1英里)到蓝光(能见度从1英里到几英里)对频移的表现是优良的。其它前散射测量的传感器可以检测白光频谱，HSS传感器可以检测从白光到蓝光频谱的频移，这样就保证了在高能见度范围内的精度。 光学结构:雪和表面积水的光反射可能引起测量误差，这是一些传感器中普遍存在的现象，HSS传感器探头是水平的，可以保证测量不受地面反射的影响，也具有在大风和降水下的无扰样品区。 产品特点 ※ 全天候可靠测量能见度 ※ 长期的无故障寿命 ※硬涂层阳极氧化铝材质，高耐腐蚀 ※ 具有系统自检及发射端窗口污染监控功能 ※ 不受障碍警告灯影响 ※ 方便集成Biral 生产的ALS-2背景光传感器(环境光传感器), 可用于计算跑道视程（RVR） ※ 可订货交流供电版本或直流供电版本 ※ 能见度量程为10m～75 km ※ 45°红外前向散射测量原理 ※ 极小的维护量和运行成本 技术参数 能见度测量: 测量参数:能见度 输出信号:数字信号RS232 (标准版)，RS422/RS485( 可选） 测量范围: 10m～75 km 测量精度:≤1.3% @600m, ≤1.8%@1500m, ≤2.0% @2km, ≤8.3% @15km, ≤10.5% @30km，≤20% @75km 测量原理:前向散射角度在39°-51°角,以45°为中心 输出信号与数据报告 输出速率:10s～300s (可设置） 串行输出(数字量输出）:RS232（标准）, RS422 /RS485（可选） 供电要求 传感器供电电压(订货时请指定）:12Vdc/24Vdc/120Vac/240Vac 护罩除冰加热器供电电压:与传感器供电相同 传感器功耗:6W 护罩除冰加热器功耗:30W（12Vdc 供电版本） 附加功能 窗口除霜加热器（Window heaters）: 出厂标配 护罩除冰加热器（Hood heaters）: 可选项; 适用于在寒冷或多雪的地方使用。 窗口污染监控:一旦镜头脏污，在镜头上有敏感元件，通过软件可以输出报警提示，在数据串中显示代码，用户收到此代码后，可以进行镜头的清洁。清洁之后，此报警代码即消失。生产厂商的标配是发送端镜头具有脏污的检测提示功能，而接收端镜头的污染监测功能是选配的。 其他参数 操作温度:-50℃～60℃ 操作湿度:0～100RH 防护等级:IP66 CE认证:有 符合欧盟环保法规相关条款:RoHS (禁止有害物质指令）和WEEE（废弃产品回收指令） 符合欧盟电磁兼容性相关条款:EMC EN61326-1997, 1998, 2001 材质:硬涂层阳极氧化铝 重量:4.9kg 长度:751mm 使用寿命:＞10年 自检功能:标准 用户校准维护:建议每6个月用户进行校准维护 镜头清洁:自动补偿和报警 订货指南--基本型 传感器带RS232输出 6米电源/信号电缆 基本远程维护监控(LRMM) U型不锈钢固定件 用户手册、校正证书 可选件/功能 护罩除冰加热器 现场校准装置 航空运输箱
|
