型号:

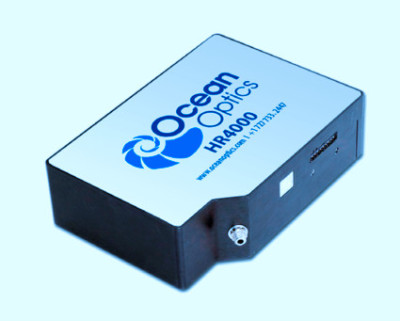

HR4000高分辨率光谱议
产地:
美国
仪器简介:
上海精虹海科公司代理的美国海洋光学的HR4000是我们下一代高分辨率的光谱仪,它应用了Toshiba的3648像素的线阵CCD,光学分辨率可达0.02nm(FWHM)。HR4000光谱范围为200-1100nm,具体的光谱范围和分辨率配置取决于实际光栅和狭缝的选择。HR4000适用于激光测量、气体吸收测量及原子辐射线的测量等领域。
积分时间由用户在软件中设置,它类似于一个照相机的快门速度:积分时间值即是探测器“察看”所进入光子的总体时间。由于Toshiba的CCD具有一个电子快门,可以通过软件设置快达3.8ms的积分时间,允许测量如激光脉冲之类的瞬态事件。而且,短积分时间设置的特性避免了诸如在激光分析中容易出现的饱和现象的产生。
HR4000的板载微控制器可以让光谱仪的控制非常便利。通过一个30针的连接器,可以在软件中设置所有的光谱仪操作参数:控制光源、产生进程以及从外部获取信息等。可以访问10个用于外部设备接口的用户可编程I/O端口、一个模拟输入和一个模拟输出接口,以及一个用于触发其它设备的脉冲发生器。
产品详情
快速 — 达250谱/秒
灵活 — 可编程微控制器
兼容 — 触发功能同步光谱仪到其他设备
技术参数:
物理特性
尺寸 148.6 mm x 104.8 mm x 45.1 mm
重量 570克
探测器
探测器 Toshiba TCD1304AP 线阵CCD
探测器范围 200-1100 nm
像素 364像素,像素尺寸 8 um x 200 um
井深 ~100,000电子
灵敏度 130光子/计数(400nm下); 60光子/计数(600nm下)
光学平台
设计 f/4, 对称交叉Czerny-Turner
焦距 101.6 mm输入输出
入射孔径 5, 10, 25,50, 100 or 200μm宽狭缝或光纤(无狭缝)
光栅选项 14种光栅,UV- NIR
高阶滤光片 长通OF-1滤光片OFLV-H4
光纤连接器 SMA 905到0.22#孔径单芯光纤
光学特性
波长范围 依赖于光栅选择
光学分辨率 ~0.02-8.4 nm FWHM
信噪比 300:1 (全信号)
暗噪声 12 RMS counts
动态范围 2 x 108 (系统); 1300:1单次测量
积分时间 3.8 ms到10s
电子特性
功耗 450 mA @ 5 VDC
数据传输速率 全部光谱扫描到内存,USB 2.0接口:4 ms;
USB 1.1:接口18 ms
I/O 10个板载用户可编程GPIO接口
模拟通道 一个13-bit模拟输入,一个9-bit模拟输出
计算机
操作系统 有USB接口的Windows 98/Me/2000/XP, Mac OS X和Linux系统;
任何有串口的32-bit Windows系统
计算机接口 USB 2.0 @ 480 Mbps; RS-232 (2-wire) @ 115.2 K baud
外设接口 SPI (3-Wire), I2C内部集成电路
主要特点:
光学分辨率(FWFM)可达0.02nm
积分时间3.8ms-10s
多种触发模式
光谱范围200nm-1100nm
注:该仪器未取得中华人民共和国医疗器械注册证,不可用于临床诊断或治疗等相关用途
物理特性 |
尺寸: | 148.6 mm x 104.8 mm x 45.1 mm |
重量: | 570 g |
探测器特性 |
探测器: | Toshiba TCD1304AP线阵CCD |
探测器范围: | 200-1100 nm |
像素: | 3648像元 |
像素尺寸: | 8 μm x 200 μm |
像素阱深: | 100,000 电子 |
灵敏度: | 130图片@400nm; 60图片@600 nm |
光学平台 |
设计: | f/4, 对称交差Czerny-Turner光路 |
焦距: | 输入输出101.6 mm |
入口: | 5, 10, 25, 50, 100 or 200μm宽狭缝 |
光栅选择: | 14种光栅,涵盖紫外到近红外 |
HC-1光栅选择: | 200-1100 nm光谱范围 |
探测器收集镜头选择: | L4 |
OFLV过滤器选择: | OFLV-H4 |
其它平台过滤器选择: | 长通OF-1滤光片 |
校准和聚焦镜: | 标准聚焦镜或SAG+UPG-HR |
UV放大窗: | UV4 |
光纤连接: | SMA 905,0.22数值孔径单模光纤 |
光学特性 | |
波长范围: | 依赖于光栅选择 | |
光学分辨率: | 0.02-8.4 nm FWHM | |
信噪比: | 300:1 (全信号) | |
A/D分辨率: | 14 bit | |
黑暗噪音: | 12 RMS counts | |
动力范围: | 2 x 10^9;1300:1 | |
积分时间: | 3.8 ms 至 65 seconds | |
杂散光: | <0.05%@600 nm; <0.10%@435 nm | |
校正后线性度: | >99.8% | |
定制高分辨率光谱仪
HR2000+定制光谱仪是一种小体积的高分辨率光谱仪,非常适合诸如以下的应用激光和LED的波长表征,气体和单色光源监测,以及基本原子透射谱线的测量。 根据光谱仪的配置,光学分辨率可准确到约0.035纳米(半峰宽)。 此外,用户还可添加海洋光学配件,如 光源,探头和 光纤,以配置各种应用特定的系统。
工程规格 | HR2000+定制(用户配置) |
尺寸(长 x 宽 x 高)毫米和英寸 | 148.6 x 104.8 x 45.1毫米(5.9 x 4.1 x 1.8英寸) |
重量千克和磅 | 0.57千克(1.26磅) |
检测器 | Sony ILX511B |
波长范围 | 190至1100纳米 |
积分时间 | 1毫秒 - 65秒(通常为20秒) |
动态范围 | 2 x 108(系统);单次采集1300:1 |
信噪比 | 250:1(全信号) |
光栅 | H1 – H14; HC-1 |
狭缝 | 5,10,25,50,100、200微米 |
光学分辨率 | 约0.035 至 6.8纳米(半峰宽) |
杂散光 | 600纳米时小于0.05%;435纳米时小于0.10% |
缓冲 | 否 |
光纤连接器 | SMA 905至单根光纤(0.22 NA) |
耗电量 | 220毫安,+5伏直流 |
频闪功能 | 2个可编程的选通信号(单个/连续) | |
接口 | USB 2.0,480Mbps;双线RS-232;I2C双线串行总线 | |
温度 | 储存温度-30°C至+70°C,运行温度-10°C至50°C | |
湿度 | 0%-90%(无冷凝) | |
QE Pro 高性能光谱仪
QE Pro的高灵敏度使其成为芳香烃类样品如甲苯等的拉曼检测的更好选择
QE Pro具有的高灵敏度与宽动态范围的特性使其成为了同等级中性能*高的微型光谱仪。其超高的性能可以大大提高吸光度、反射率、荧光与拉曼检测的精 确度。而对于一些更高要求的测试,其可容纳15,000张光谱的缓冲区可以在高速采集中保证数据的完整性,同时其先进的光学设计与热电致冷器件可以大大提高长时间检测的热稳定性。因此无论是高速测量或宽浓度范围的检测,QE Pro都能为您的实验室或在线应用提供的性能表现。
宽动态范围
由于采用了低噪音的电子部分与18位A/D转换器,QE Pro的动态范围是常见的背照薄型CCD阵列微型光谱仪的2倍,同时其灵敏度也提高了2倍。这些改进可以为实际应用带了很多好处,如可以使得吸光度或荧光检测的检出限更低,并可以在更宽的浓度范围内进行检测。
波长范围 | 可在185-1100nm范围内配置 |
可更换狭缝 |
光学分辨率 | 0.14-7.7nm(FWHM),取决于具体配置 |
系统信噪比 | 10001 |
A/D分辨率 | 18bit |
动态范围 | 85,000(典型) |
杂散光 | <0.08% at 600 nm;0.4% at 435 nm |
缓冲区 | 可容纳15,000张谱图 |
TE制冷 | *低可致冷至比室温低40摄氏度。使用温度范围-40度至50度。 |
高灵敏度紫外光/可见光光谱仪
USB2000+UV-VIS-ES是一款针对一般紫外光和可见光测量应用的预配置型微型光谱仪。此款高性能光谱仪覆盖了200 - 850nm的波长范围,其尺寸只有手掌大小。将这款预置的光谱仪同海洋光学的光源产品及采样附件相结合,可以充分发挥出我们的模块化设计的优势。常见应用包括表面吸光度和反射率测量。
、
尺寸 | 89.1 mm x 63.3 mm x 34.4 mm |
重量 | 190 g |
探测器 | Sony ILX511B(2048像元硅基CCD线阵) |
波长范围 | 200-850 nm |
积分时间 | 1 毫秒 - 65秒 |
动态范围 | 8.5 x 10^7(系统);1300:1(单次采集) |
信噪比 | 250:1(全信号) |
暗噪声 | 50 RMS counts |
光栅 | 600刻线/mm,设为200-850 nm(闪耀波长300 nm) |
狭缝 | 25 µm |
Detector collection lens: | L2 |
定制滤光片: | OFLV-200-850 |
光学分辨率 | 1.5 nm FWHM |
杂散光 | <0.05% at 600 nm; <0.10% at 435 nm; <10% at 250 nm |
光纤连接器 | SMA 905 - 0.22数值孔径单股光纤 |
