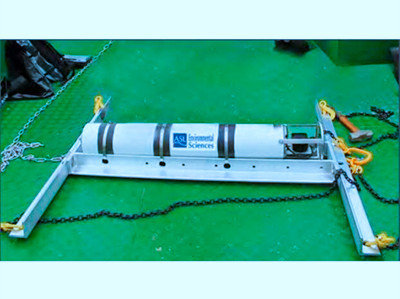

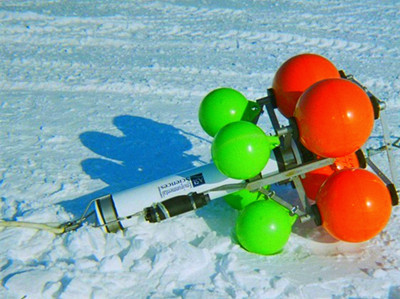

湖泊、河流、渠道、潮汐等冰情的野外原型观测是研究冰水动力学过程的重要手段。目前SWIP系统,SWIP浅水冰层剖面仪通过发射和接收超声波脉冲信号来实现冰情测量,可测量冰厚、水深和冰花浓度。SWIP浅水冰层剖面仪可用于如下应用:防洪河流冰盖监测;河流、湖泊和河口的冰层研究。
特点:
l监测并记录水面冰层
l记录悬浮在水柱(水内冰)中的冰颗粒的后向散射返回
l连续采样频率可高达2Hz
l优良的水平分辨率:传感器标准工作频率542kHz,半波束宽度3°
l低功率要求(岸电或内部电池组)
l可选高达16GB数据存储容量
l实时通讯接口RS-232或RS-422
l基于Window操作系统的配套软件,用于部署规划和设备初始化、仪器测试和下载数据
产品描述:
冰厚度剖面监测仪用于对水中冰的厚度的监测,进而可对冰的强度、生成速率等进行评估。
适用于海洋、湖泊、河流等水体冰质研究,也可用于海洋波浪剖面数据的监测。可选配基于河流应用的剖面仪用于实时数据收集。
技术参数:
换能器频率:420kHz
波束宽度:1.8°
采样频率:可达2Hz
测量范围:175m(冰);225m(水)
优点:
水平分辨率优异,使用窄波束高频换能器
大容量,低能耗,可长期监测
可选择多种采样频率,适应季节变换
SWIP 浅水冰层剖面仪-技术参数 |
仰视声呐 | |
工作频率 | 542kHz(标准);235kHz(可选) |
半波束宽度 | 3.0°(标准);5.5读(可选) |
采样速率 | 可达2Hz |
占 空 比 | 可达100 |
*大量程 | 20m |
精 度 | ±0.05m |
| 实时时钟 |
精 度 | ±5min/年 |
| 数据存储 |
标 准 | 8GB紧凑闪存 |
可 选 | 16GB紧凑闪存 |
供 电 | |
外部供电 | 8 ~ 15Vdc,1A(峰值) |
内部供电 | 40Ahr, 200Ahr |
倾角传感器 | |
量 程 | ±20° |
准 确 度 | ±0.5° |
精 密 度 | 0.01° |
温度传感器 | |
精 度 | ±0.1℃ |
分 辨 率 | 0.05℃ |
优良压力传感器 | |
3Bar 应变仪 | 量程:0 ~ 20m |
尺寸大小 | |
外部供电 | 27cm X 15cm X 15cm |
40Ahr | 62cm X 15cm X 15cm |
200Ahr | 117cm X 17cm X 17cm |
