新型X-LAS MkII大口径闪烁仪可持续测量1km~12km路径沿线的感热通量。测量过程直接简单,并且能够快速得出测量结果。由于该装置仅需极少电力支持,大多数情况下使用一块简单的太阳能充电电池即已足够。
X-LAS MkII接收机内部有数字处理装置,可以自动计算所有相关参数,例如Cn2和感热通量。通过显示屏上显示的实时数据,您可以在几秒钟内了解试验状况。内置的数据记录仪则存储数月内获得的测量数据和结果。
通过数字接口,您可以远程实时显示并控制仪器的操作设置。通过模拟输出,您也可以将仪器与任何数据采集系统实现虚拟连接。这样便于和新的或现有的测量网络相集成。
如果随身携带仪器进行现场部署,会耗费大量人力,更不用说安装各种笔记本电脑、接口电缆和软件。X-LAS MkII可以采取内置显示屏和键盘的安装方式,无需任何其他额外设备,并且外装一层碳纤维外壳,更易于运输。碳纤维还确保了各类光学器件外壳的坚固性和温度稳定性,保证数据的长期准确。
闪烁仪本身对大气折射率变化Cn2进行测量,但是如果选装有气象传感器套件,则可以计算出感热通量。该套件由风速、温度和压力传感器以及各配套插头组成,直接安装在X-LAS MkII接收机内。
EVATION®软件套装属于标准交付件,用于查看以数字和图形方式显示的实时数据以及对上等数据进行事后处理。
产品概述
地气间动量、热量和水分交换对大气的动力热力过程起着十分重要的作用。了解这些过程,尤其是定量了解是感热通量和潜热通量, 对天气气候预报、水循环过程分析、农业和水资源管理等意义重大。传统的观测热通量的方法主要有涡动相关方法、波文比—能量平衡方法和空气动力学方法,然而其尺度通常仅是单点或斑块尺度。闪烁仪的测量尺度可与地表通量遥感估算模型或陆面过程模型、水文模型等像元或网格尺度相匹配,因此成为模型验证的最佳地面通量观测仪器。

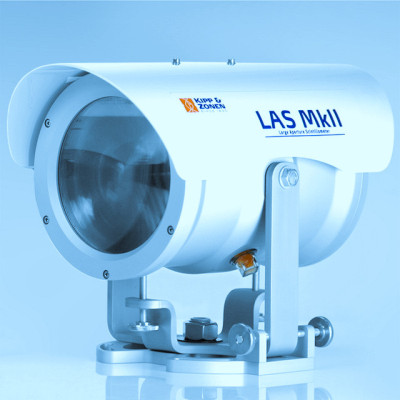

荷兰 Kipp & Zonen 公司推出的 LAS Mk II 大孔径闪烁仪(Large Aperture Scintillometer), 发射波长为近红外波段(850 nm),在此波长下,闪烁仪主要对由于大气中温度引起的波动较为敏感,因此可有其计算 100 m 至 4.5 km 范围内的平均感热通量。 其测量尺度与大气模式的网格尺度,以及卫星遥感的像元尺度,匹配较好。然而 LAS 的测量无法直接获得潜热通量,其计算需要结合能量平衡法。

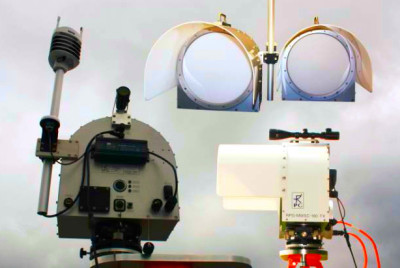

德国 RPG 公司推出的 MWSC 160 微波闪烁仪,发射波长为毫米(mm)波段,此波长对于大气中温度和水汽的波动较为敏感,因此在结合 LAS 使用的情况下,可以获得在同一路径下的显热和潜热通量。这种直接获得感热通量和显热通量的方法又称为双波长闪烁仪法,英文名称为 Optical-MicrowaveScintillometer, 即 OMS 系统。
应用
•可输出参数大气折射率 Cn2,是研究边界层湍流特征的重要指标
•单独使用 LAS Mk II,可直接测量感热通量 (H)
•LAS Mk II 结合 MWSC 160,可直接测量感热通量 (H)以及蒸散 (潜热通量,LvE)
•加装气象站设备,同时测量风速、温度和大气压力值等
•测量参数可应用于农业、气象、水文、天气预报、能量平衡等领域
技术参数
指标
LAS MKII参数
MWSC 160参数
路径长度
100-1000 m(10 cm口径);
250-4500 m(15 cm口径
1-10 km
波长/频率
850 nm
160.8 GHz (λ =1.86 cm)
望远镜类型
10 cm/15 cm
300 mm口径卡塞格伦式望远镜
探测带宽
6.5-7 kHz
10 kHz
供电要求
12 V DC
12 V DC
耗电
约6W(不含加热情况下)
约35W(含加热情况下)
约50 W(含加热)
数据处理
内置数据采集器,实现Cn2、感热通量和
其他参数的内部处理
自带光纤,将自身以及LAS的数据导入控
制电脑内,使用先进的软件处理数据,实
现Cn2、感热通量和潜热通量的数据获得
OMS 系统
测量指标
配置方案
蒸散和感热通量
(气象数据采用测量值,直接测量感热和潜热通量)
LAS MK II
MWSC 160
WXT530自动气象站
产品特点
l独立操作
l250m~12km量程
l内置数据记录仪
l内置数据处理功能
lGPS,碳纤维外壳
技术参数
路径长度 | 250m~4.5km(15cm孔径),1~12km(32.8cm通光孔径) |
尺寸 | 1010 x 552 x 426 mm(LxHxD带遮阳板)18.75kg cm / kg |
波长 | 850 nm |
闪烁带宽 | 10e-17~10e-11 |
功率要求 | 12VDC,6W(加热器启动情况下*大值54W) |
数据处理 | Cn2、感热通量和其他参数的内部数据处理;内置数据记录仪;GPS时间 |
控制和显示 | 集成式显示屏和键盘,或通过数字接口远程控制 |
接口 | 数字RS-232/422,模拟输出0~2.4V |
软件 | EVATION®(仪器控制和数据分析套装) |
