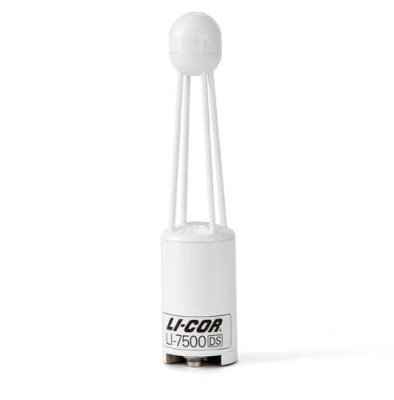

上海精虹海科公司代理的美国LI-COR LI-7500A开路式CO2/H2O分析仪基于已得到广泛应用的LI-7500技术平台开发而来,是一款高速、高精性、开路式CO2/H2O气体分析仪,具有稳定性。
美国LI-COR LI-7500A开路式CO2/H2O分析仪产品简介:
•LI-7500A CO2/H2O分析仪基于已得到广泛应用的LI-7500技术平台开发而来,是一款高速、高精性、开路式CO2/H2O气体分析仪,具有稳定性
•在涡度相关研究中,这些数据和风速波动的数据相结合,可以确定CO2和H2O通量。
•LI-7500A可以完全兼容LI-7500的所有应用
•与LI-7500相比,LI-7500A可由用户设置两种斩光电机温度模式--30℃或5℃
•在寒冷环境下,用户可将该参数设为5℃,不但降低了功耗,而且很大的减小了对光路的热扩散影响
美国LI-COR LI-7500A开路式CO2/H2O分析仪产品应用:
•在气候变化和生态环境研究领域,用于确定农田、森林、草地、湿地、沙漠和海洋等系统CO2和H2O的通量
仪器参数
我们会努力按照原厂技术参数翻译编辑,如技术参数中英文有差异,以英文参数为准。
美国LI-COR LI-7500A开路式CO2/H2O分析仪技术参数:
参数 | CO2分析器 | H2O分析器 |
校准范围 | 0~3000 μmol/mol | 0~60 mmol/mol |
精度 | <读数的1% | <读数的2% |
零点漂移(℃-1) | 典型 | ±0.1 μmol/mol | ±0.03 mmol/mol |
很大 | ±0.3 μmol/mol | ±0.05 mmol/mol |
RMS噪声(370 μmol/mol CO2和10 mmol/mol H2O) | 5 Hz | 0.08 μmol/mol | 0.0034 mmol/mol |
10 Hz | 0.11 μmol/mol | 0.0047 mmol/mol |
20 Hz | 0.16 μmol/mol | 0.0067 mmol/mol |
370 μmol/mol时,CO2的增益漂移(℃-1) | 典型 | ±0.02 % | —— |
很大 | ±0.1 % | —— |
20 mmol/mol时,H2O的增益漂移(℃-1) | 典型 | —— | ±0.15 % |
很大 | —— | ±0.30 % |
对H2O灵敏度(mol CO2/mol H2O) | 典型 | ±0.00002 | —— |
很大 | ±0.00004 | —— |
对CO2灵敏度(mol H2O/mol CO2) | 典型 | —— | ±0.02 |
很大 | —— | ±0.05 |
光路长度 | 12.5 cm |
工作温度 | -25~50 ℃ |
数据存储 | 可插拔的工业级USB闪存设备 |
数据通讯 | 以太网、SDM、RS-232、6个DAC |
输入 | 以太网、4个模拟输入通道 |
电源 | 10.5~30 V DC;功耗12W(含LI-7550) |
尺寸 | LI-7500A分析仪头部 | 直径6.5 cm,长30 cm,很小风流扰动设计 |
LI-7550分析器接口单元 | 35 L×30 W×15 H cm(外部) |
重量 | LI-7500A分析仪 | 0.75 kg |
LI-7550分析器接口单元 | 4.4 kg |
上海精虹海科公司代理的美国LI-7500A开路二氧化碳/水汽分析仪是一个高速的、高精密的、非分散红外气体分析仪,可以的测量湍流空气结构中的二氧化碳和水汽密度。通过涡动协方差技术,这些数据跟超声风速仪测量的空气湍流数据一起使用,来计算二氧化碳和水汽通量。
LI-7500A基于已经被证明的LI-7500技术,在涡动协方差研究中,开路测量二氧化碳/水汽,该仪器一直处于首要地位。依靠于新发明的光学解决方案和系统设计,使得LI-7500具有年复一年的可靠性。而且具有全部的向后兼容性,兼容LI-7500的数据管理应用。
特点
※基于已经被证明的LI-7500平台
※低功耗需求(12W)
※高精度
※0.11 ppm CO2 RMS @ 10 Hz
※0.0047 ppt H2O RMS @ 10 Hz
※原地高速CO2/H2O测量
※对于涡动协方差应用非常理想
LI-7500A改善提高了Li-7500的性能:
※高速模拟输入通道用于辅助传感器,比如超声风速仪(*大20Hz采样)
※采集涡动协方差数据并传输至内部可移动存储设备上,*大20Hz
※以太网用于双向通讯/数据传输,使用标准网络协议
※多种输出,包括以太网,SDM(同步设备测量),RS-232,高速数字-模拟转换器
※在寒冷环境中降低了能耗,断开式外壳设计用于低温环境
已经被证明的技术
LI-7500A可以实现精密的、的,以及快速的二氧化碳/水汽测量,使用非分散红外(NDIR)探测技术。NDIR NDIR已经被证明是一贯以来高速、高精度测量二氧化碳和水汽技术。自从LI-COR公司生产高精密二氧化碳传感器以来,已经有23年,公司在不断的改善提高测量技术。LI-7500A就是这样不断前进影响产生的结果。
简化涡动协方差数据收集
集成CO2/H2O测量,以及超声风速仪U,V,W和T四个模拟输入
采集集成在一起的涡动协方差数据保存在内部USB存储设备上
LI-7500A对收集涡动协方差数据过程采样,简化设置,文本文件格式采集涡动协方差数据,非常容易输入到电子表格文件中。数据采集软件和通讯接口转换文本文件格式,使其适合用于EdiRe1,没有附加成本。
7550-101具有辅助传感器接口(可选),提供一个防水的接线端子,用于连接外部传感器。提供四个通用±5V输入,用于模拟数据输入,可以使任何一款快速超声风速仪(包括Campbell Scientific公司,Gill Instruments公司,Metek公司,AppliedTechnologies公司,以及Kaijo公司,RM Young公司等)
LI-7500A多种采集要素:
※时间
※日期
※CO2 (mmol/m3,吸收比,或μmol/mol)
※H2O (mmol/m3,吸收比,或mmol/mol)
※(℃)
※压力(KPa)
※温度
※冷却器电压(V)
※诊断值
※外部输入1(比如U超声输出电压)
※外部输入2(比如V超声输出电压)
※外部输入3(比如W超声输出电压)
※外部输入4(比如超声虚温输出电压)
集成数据存储
以太网,实现全世界数据联通和传输
可移动的USB数据存储设备
新型的LI-7550分析仪通讯接口单元(不包括)有高速的数字信号处理电子部件,有能力收集完成的数据,包括二氧化碳/水汽,超声风速仪,以及诊断数据。LI-7500A有一个用户可编程的延时,在采集至外部存储设备时,可以使得LI-7500A输出数据跟其它附加设备实现同步。USB存储设备使用4GB的工业级存储开,LI-7550可以存储20天的10Hz 24通道的数据,也可以使用更大一些的存储设备,比如≥16 GB。
多种数据输出选项
LI-7500A支持四个数据输出选项,包括以太网,线性数/模转换(DACs),RS-232串口,以及SDM输出用于Campbell公司的数据采集器,可选择5,10或20 Hz输出。
以太网–仪器采用工业标准的TCP/IP网络协议,和计算机进行网络通讯
RS-232 –串口数据输出,连接速度读为115200波特率时,20个记录每秒。一个软件命令或串口硬件控制也可以用于质疑LI-7500A单独数据记录
数/模输出–六个用户可配置线性DACs输出,每秒300次数字信号处理
SDM –使用SDM输出,串口数据也可以达到50Hz输出速率
技术性能参数:
| CO2 | H2O |
标定范围 | 0 - 3000 ppm | 0 - 60 ppt |
精度 | 1%读数以内 | 2%读数以内 |
零点漂移(℃) | 典型±0.1 ppm±0.3 ppm | 典型±0.03 ppt±0.05 ppt |
RMS噪声:5Hz典型@ 370 ppm CO2 10 Hz10mmol mol-1H2O) 20 Hz | 0.08 ppm0.11 ppm0.16 ppm | 0.0034 ppt0.0047 ppt0.0067 ppt |
增益漂移(%读数/℃) | 典型±0.02%,±0.1% @ 370 ppm | 典型±0.15%,±0.30% @ 20 |
H2O灵敏度(molCO2/mol H2O) | 典型±2.00E-05±4.00E-05 | ------ |
CO2灵敏度(molH2O/molCO2) | ------ | 典型±0.02±0.05 |
数据存储:可移动工业级USB闪存设备(提供4GB,*大支持16GB)
数据通讯:以太网,SDM(>50Hz),RS-232(115200波特率,*大20记录每秒),六个DACs(0 – 5V;300Hz)
输入:以太网,4个模拟输入通道
工作温度范围:-25 – 50℃(-40℃测试可用)
供电需求:10.5 – 30VDC
功耗:12W(*大30W,启动期间)
类型:-概的,非分散红外气体分析仪
探测器:热电冷却硒化铅
输出:5,10或20Hz,用户选择
用户软件界面:基于Windows
Li-7550分析仪接口单元:
尺寸:35cm×30cm×15cm,外部尺寸
重量:4.4Kg
LI-7500A开路二氧化碳/水汽分析仪:
尺寸:6.5cm长
重量:0.75公斤
电缆长度:5米(数据和IRGA电缆)
7550-101辅助传感器接口:
输入:四个通用电压输入,±5V
尺寸:11.5cm×6.5cm×4.2cm
重量:0.39Kg,包括安装托架
