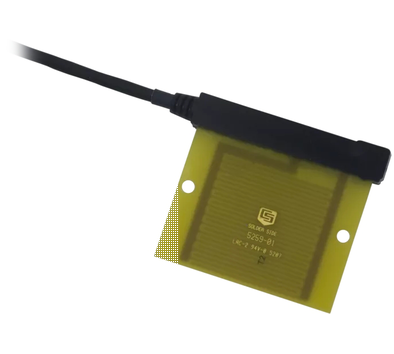

上海精虹海科公司代理的237型叶面湿度传感器采用仿叶片设计,用于测量植物叶表的相对湿度。它通过环境中干湿度变化所引起的传感器内部电阻的变化,来测量出周围环境的湿度情况。产品在出厂时不进行任何喷涂,而由用户根据具体使用环境决定,以大程度模拟叶片情况。传感器所使用的电缆采用热塑性橡胶做外套,能够有效防止极端温湿度、紫外线等对测量产生的不利影响。
这种探头是一种带镀金手指的电路板,探头上的水凝结使手指之间的电阻降低,并被数据采集器捕捉到。必须在两个触点都同时有水滴到达时才能改变电阻。因此,这种探头一般都镀有光滑的瓷漆,以使水在叶面上分布均匀。这种漆的颜色和品种都会影响探头的性能。CSI的探头没有漆面,因为任一改变都可能导致不同的结果。下面的数据显示漆的颜色和探头角度对于测量的影响。
叶片湿度探头分为:
※表面接触型:它测量叶片表面水膜的电阻
※机械型:测量长度和重量的变化
※电阻型:用于模拟雨、露或喷洒后水面湿度的变化周期
237叶片湿度探头用于模拟叶片的表面,可连接CSI的数据采集器。
特点:
※按照用户标定测量,监测叶片由于降雨、结露或喷洒造成的的叶片湿润
※测量电路板上镀金格栅间的电阻
※尺寸和光滑度模拟叶面
探头的干/湿转化点的电阻应予以确定,在未漆过的探头,干湿的变化会导致电阻的明显变化,一般是在50 ~ 200千欧姆间。漆过的探头较难发现转化点,一般会在20~1000千欧姆。为了达到很好的效果,叶面湿度探头应在现在进行校准,因为在不同的地区、对于不同的作物,转化点可能会不同。
237叶面湿度传感器-技术参数 |
工作温度 | 0 ~ 100℃ |
短期工作温度范围 | -40 ~ 150℃ |
(当温度降至-40℃以下时,传感器可能会破裂) | |
干湿转换电阻 | 50 ~ 200kΩ(无涂层)20 ~ 1000kΩ(有涂层) |
尺 寸 | 7.6cm×7.1cm×0.64cm |
重 量 | 91g(含3m电缆) |
