上海精虹海科公司代理的进口FI-LT/FI-MT/FI-ST果实生长传感器产品简介:

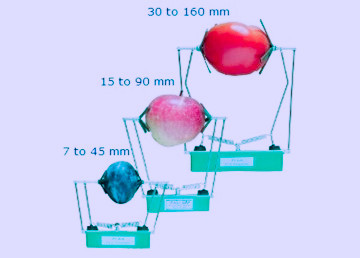

FI-LT/FI-MT/FI-ST果实生长传感器在7-160毫米三个直径范围内,完整的记录了圆形果实的大小和生长率。该传感器可以研究灌溉率和其他环境因素对水分平衡和水果生长的影响。该传感器由LVDT传感器和直流电源信号调节器组成,安装在特殊夹子中。广泛应用于监测果实大小和收获管理。
主要特点:
1.监测水果的生长、大小和收获;
2。SDI-12数字输出,用于数据记录器,LoRaWAN和支持互联网的设备;
3.0.001毫米的分辨率用于精确测量;
4.易于安装,持续维护成本低。
主要参数:
1.测量范围:FI-LT:30-160毫米 | FI-MT:15-90毫米 | FI-ST:7-45毫米
2.分辨率:FI-LT: 0.065毫米 | FI-MT: 0.038毫米 | FI-SMT: 0.019毫米
3.噪音:< 1 mV
4.输出:SDI-12
5.电源电压:5- 24 VDC
6.激发时间:5s
7.保护等级:IP64
8.工作温度:0 ~ 50 ℃
9.线缆长度:4m
FI-LM,FI-LMi,FI-MM,FI-MMi,FI-SM,FI-SMi果实生长传感器
这是一个系列位移传感器,主要用于记录完全圆形的果实的生长尺寸和生长速度,在7-160毫米范围内,通过三个直径变化测量。移动臂原始设计为平行四边形,提供牢固的笔直的传感器位置,用于果实研究。FI型传感器由一个安装在特殊夹子上的LVDT变送器,以及一个DC电源信号调节器组成。
传感器和信号调节器之间的电缆长度为1米,用户可以指定电缆长度。
连接
该型号没有输出电缆,请使用四芯3 –6毫米外径电缆。电压输出信号,*大电缆长度为10米;4 -20毫安或0 – 20毫安输出,*大电缆长度为200米。
安装

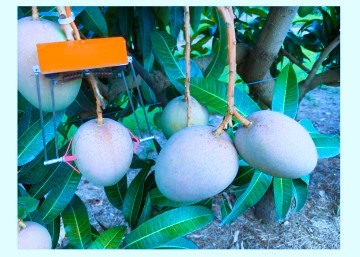

※选择一个果实,把传感器附上去
※移动夹子的爪距,使间距调整到合适位置
※检查使得果实被紧紧的夹住,使用合适的力度保证果实不会轻易地滑落
※固定传感器电缆,防止传感器的偶尔移动
※定期检查传感器的位置
标定表格
| | D,mm |
V | mA | FI-LMFI-LMi | FI-MMFI-MMi | FI-SMFI-SMi |
0.000 | 4.000 | 30.00 | 15.00 | 7.00 |
2.000 | 20.000 | 160.00 | 90.00 | 45.00 |
标定方程
FI-LM型:D = 65×U + 30
FI-LMi型:D = 8.125×I – 2.5
FI-MM型:D = 37.5×U + 15
FI-MMi型:D = 4.6875×I – 3.75
FI-SM型:D = 19×U + 7
FI-SMi型:D = 2.375×I – 2.5
这里,U为输出电压,单位伏;I为输出电缆,单位毫安
技术性能参数
| FI-LM | FI-MM | FI-SM |
测量范围,毫米 | 30 - 160 | 15 - 90 | 7 - 45 |
分辨率,毫米 | 0.065 | 0.038 | 0.019 |
灵敏度,毫伏/毫米 | 15.4 | 26.7 | 52.6 |
输出 | FI-L/M/SM | 0 - 2 VDC |
FI-L/M/SMi | 4 - 20 mA |
工作温度范围 | 0 -50℃ |
温度影响 | < 0.02%/℃ |
激发时间 | 5秒 |
噪声 | < 1 mV,含过滤器,1 kHz切断 |
供电电压 | 10 - 30 VDC |
公路 | FI-L/M/SM | 1.5 W |
FI-L/M/SMi | 2 W |
保护等级 | IP 64 |
探头与信号调节器之间电缆长度 | 1 m |
|
