上海精虹海科公司代理的SD-5T和SD-10T茎秆生长传感器产品简介:

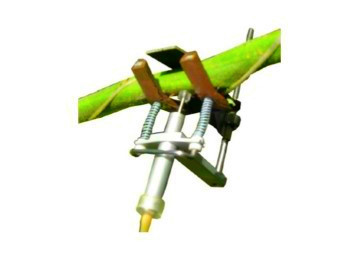

SD-5T和SD-10T茎秆生长传感器采用新的技术来精确测量茎的生长动态。该传感器是一种基于LVDT的高精度增量传感器，用于监测微米范围内茎秆直径变化;由LVDT探头和一个直流电源信号调节器组成，安装在特殊固定支架上。SD-5T和SD-10T茎秆生长传感器适用于监测作物的种植以及先进的科学研究项目。
主要特点:
1.低成本、高精度；
2.SDI-12数字输出，用于数据记录器，LoRaWAN和互联网设备；
3.精确测量的分辨率为0.001毫米；
4.易于安装
SD-5M，SD-5Mi，SD-6M，SD-6Mi杆茎生长传感器
介绍
SD型传感器是高精密生长传感器，基于LVDT技术，监测作物杆茎在微米范围内的微笑变化。
植物的生长和水分平衡影响着杆茎每天的行为，生长率大小依据草木阶段和环境状况而定。日变化代表着大部分植物含水量的波动状况。基于两个直径范围变化来评估植物的水分状态:日收缩幅度和日极值趋势。SD型传感器可以调查灌溉和其它环境因素比如水分平衡的影响，以及植物的生长。
SD型传感器由一个安装在特殊固定托架上的LVDT探头，以及一个DC供电信号调节器组成。传感器和信号调节器之间的标准电缆长度为1米，用户可以根据自己的选择选择输出电缆长度。
连接
电压输出*大电缆长度为10米，4 – 20毫安或0 – 20毫安电流输出*大电缆长度为200米。

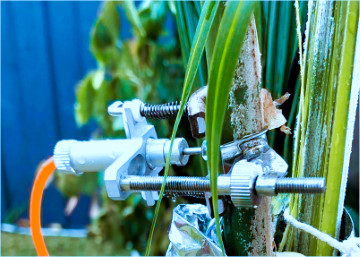

安装
※通过旋转调节螺母，从LVDT变送器上分开轴承夹
※在两个传感器夹之间定位杆茎
※通过旋转调节螺母，使轴承夹返回直到和植物杆茎相接触
※继续旋转调节螺母，知道到达需要的位置。如果杆茎在生长，合理的位置是在LVDT杆的行程初始位置；如果杆茎在萎缩，选择LVDT杆行程的末端。其它案例，保留传感器在这两个位置之间
※固定传感器电缆，防止传感器偶尔轻微的移动
※当读数变得接近0或者5毫米时，再次调节传感器
标定表格
| V | mA | mm |
| 0.000 | 4.000 | 0.000 |
| 2.000 | 20.000 | 5.000 |
SD-5/6M型:ΔD = 2.5×U
SD-5/6Mi型:ΔD = 0.3125×I – 1.25
这里，ΔD为杆茎直径变化，U为电压输出，单位伏；I为电流输出，单位毫安
主要参数:
1.适用茎秆直径范围:SD-5T:5-25毫米 | SD-10T:20-70毫米
2.测量范围:SD-5T:0-5毫米 | SD-10T:0-10毫米
3.分辨率: 0.001毫米
4.精度: 0.002毫米
5.输出:SDI-12
6.电源电压: 5-24vdc
7.工作温度:0 ~ 50 ℃
8.温度效应:< 0.02% ℃
9.激发时间:5s
10.线缆长度:4m
技术性能参数
| SD-5P | SD-6P |
| 测量范围 | 0 -5 mm |
| 杆茎直径范围，毫米 | 5 - 25 | 20 - 70 |
| 输出 | SD-5/6M | 0 - 2 VDC |
| SD-5/6Mi | 4 - 20 mA |
| 分辨率 | <0.002 mm- |
| 工作温度范围 | 0 -50℃ |
| 温度影响 | < 0.02% /℃ |
| 供电电压 | 10 - 30 VDC |
| 功率 | SD-5/6M | 1.5 W |
| SD-5/6Mi | 2W |
| 保护等级 | IP 64 |
| 探头和信号调节器之间电缆长度 | 1 m |
