上海精虹海科公司代理的STP01土壤热导率传感器产品简介:
土壤温度廓线及热导率探头
STP01 可精确测量土壤靠近其表面的 5 深度的温度曲线。它用于科学级表面能量平衡测量。传感器被埋在土里，通常不能送往实验
室进行校准。可使用集成加热导线进行在线自检，可提供用于验证 STP01测量稳定性的解决方案。
STP01土壤热导率传感器应用于许多大型网络

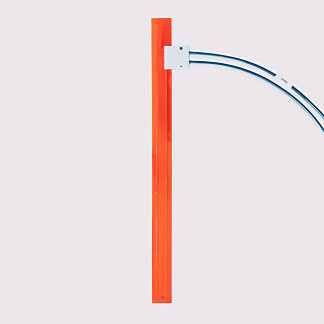

STP01产品简介:
STP01 土壤热导率传感器提供精确的温差测量，五个测量位置:在土壤表面以下 0.02 ， 0.05， 0.1，以及0.2米和0.5米。它还具有明确指定和固定距离之间的测量位置。STP01 包含 5个热电偶，位置 A 到 E （图 5 ）和一个参考温度传感器（Pt100 型）在 0.5 米深度的位置 E。具有参考温度测量，在传感器中仅测量差速器，热电偶电压（相对于参考在0.5米）温度的不确定性差值测量非常低:达到 ± 0.02 °C。简单的铜导体信号线作为额外的加热导线，是在 STP01 的电缆中使用，包含在 STP01 中。分析加热间隔内的温度变化作为自检。土壤温度传感器最好留在土壤中，使土壤属性成为自然条件的代表。使用自测试时，用户不再需要将传感器带到实验室验证其稳定性性能。相对于传统传感器测量类型的测量结果，其准确性和质量保证是大有改进。
STP01常用于气象地面能量通量测量
建议使用领域
•高精度、科研级测量，独特测量土壤温度，能量平衡和热通量。
引用用户
美国生态水文学中心（CEH），英国将NR01，STP01和HFP01SC包括在其新的（2014）测量网络。
注意:网络所有者在网络中使用传感器的事实并不构成官方的正式认可。
STP01准确的测量靠近其表面5个深度的土壤温度分布。它用于科学级表面能量平衡测量。传感器被埋没，通常不能带到实验室进行校准。使用内置电热丝的在线自检提供了验证STP01测量稳定性的解决方案。
STP01土壤温度曲线传感器可在土壤表面下0.02,0.05,0.1,0.2和0.5米的五个测量位置提供精准的温差测量。它还具有明确指定的测量位置之间的固定距离。STP01包含5个匹配的热电偶，在图5中的位置A到E，以及在位置E处0.5米深处的一个参考温度传感器（Pt100型）。通过在传感器中进行参考温度测量并仅测量差分热电偶电压（相对于参考值为0.5 m），温差测量的不确定度非常低:可达到±0.02°C。STP01电缆采用简单的铜芯信号线。另外，在STP01中加入了电热丝。加热间隔期间的温度变化分析用作自检。土壤温度传感器优选地尽可能长地留在土壤中，使得土壤性质成为自然条件的代表。使用自我测试，用户不再需要将传感器带到实验室来验证其稳定的性能。结果是，相对于传统传感器类型的测量，测量的精度和质量保证得到了极大改善。
STP01的优势
l高精度，科学测量土壤能量平衡，具有高水平的数据质量保证
l通过精准定位热电偶接头（±0.001 m）和精准的温差测量（±0.05 K），实现高精度K / m温度梯度测量
l传感器之间相对距离的高精度和稳定性（±0.0005 m）
l薄，0.6 x 10-3m厚，结构使土壤结构完好无损
l简单的铜芯信号线;无需特殊连接器
lselft-test节省了维修时间
测量和控制
数据采集和控制的要求是:
•用于温度测量:四毫伏测量，一个 Pt100 测量；
•可选的自检:一个加热器电压测量；
•用于可选自检:一个继电器，带 12 个VDC 标称输出，切换加热器电流开和关。
自检
激活加热器进行自检时，将导致局部温度上升，深度为 0.02、0.05、0.1 和 0.2 m的传感器，需要通过分析监测STP01的稳定性这种阶跃响应的模式。
数据记录仪兼容性
Hukseflux专门制造与最常用的数据记录器兼容的传感器。对于许多仪器，我们有提供示例程序和接线图。
STP01的构成图:
①:土壤表面；
②:传感器箔（0.6 x 10 -3 m厚度，2.5 x 10 -3 m在Pt100）；
③2 x 5 m电缆（请参阅选配项）；
④铜线；
⑤T型热电偶丝；
⑥CuNi加热丝；
⑦Pt100温度传感器（4线制连接）；
I和II:电热丝的连接点（4线连接）；
A，B，C，D和E:T型热电偶接头，尺寸x 10ˉ3m。
实验用途:土壤热电导率测量
温度的阶跃响应在自检中可用于测量土壤3深度的电导率:0.05m、0.1 m和 0.2 m。有关此测量的更多资料方法，请参阅 TP02 型产品手册。与未指定的测量精度，实现此热电导率测量是一个选项。
安装:
为便于安装与低限度对当地土壤的扰动Hukseflux提供了IT01插入工具。
另请参阅:
•TP01型土壤热特性传感器；
•土壤热通量传感器HFP01和HFP01SC；
•查看我们完整的能量通量测量产品系列；
•查看我们的辐射传感器产品。
订货代码STP01 /电缆长度（米）
选件
•更长的电缆（2 x），电缆的5倍的倍数；长度大于20 m的以10 m的倍数；
•插入工具IT01。
技术参数
l热电偶:tc:Cu-CuNi
l温度范围:-30 ~ +70℃
l土壤表面以下深度(cm):2,5,10,20 & 50±0.1
l参比接点:Pt-100 DIN B级
l厚度(额定):1mm (Pt-100处2.5)
l输出:4差分电压, 1 公共接地，
l参考温度传感器:Pt100，IEC 751:1983 B级
l加热器规格:电阻(额定) 200Ω，加热电压9 ~ 15 Vdc
l自标定持续时间:600s
l平均日电量消耗0.005W
