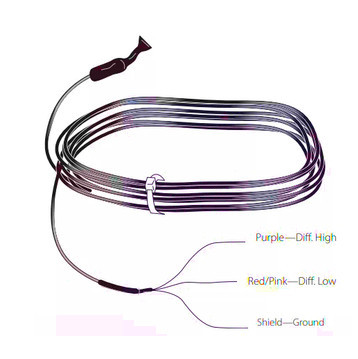

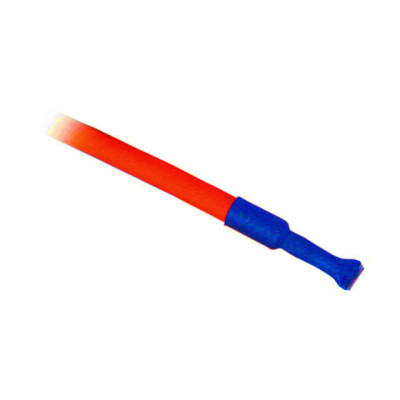

上海精虹海科公司代理的105E 土壤温度传感器由24-gage、屏蔽的E型热电偶组成,通常用于测量土壤温度。由于热电偶与被测介质是绝缘的,因此可以避免由于土壤电位差异而引起的测量误差。
E型热电偶由一根铬镍丝和一根在测量连接处连接的康铜丝组成。当热电偶的测量端与热电偶的参考端处于不同的温度时,就会产生电压。电压的大小与温差有关。因此,温度可以通过测量两根导线交界处产生的电势差来确定。
需要参考温度测量(通常在数据采集器接线面板板上测量)。测量参考温度的方法包括:CR6、CR800、CR850、CR1000X内置热敏电阻;CR3000的面板温度;PRT内置于CR9050或CR9051E输入模块的接线面板中,用于CR9000X的测量和控制系统。
105E是一种普遍使用的带屏蔽的24号E型热电偶,它适合测量土壤温度以及相似环境的温度。热电偶接点在测量时与介质分开,因此避免了由于大地的电势差而产生的测量误差。
105E在测量时通常埋藏土壤或其他介质中,传感器应水平放置在所要测量的土层深处,以避免土壤表面到测量的接点处热量的传导。由于电缆线过长而致使传感器容易遭到翻垦或雷击,需要把传感器电缆放置在包裹式的导管内。
必须要有一个参比温度测量(一般情况在数据采集器的接线面板上),可选择参比温度测量包括:
CR800,CR850,CR1000,CR3000或CR5000数据采集器内置的热敏电阻
CR9000X数据采集器的CR9050或CR9051E输入模块上内置的PRT
CR7数据采集器的CR723T输入模块上内置的PRT
请注意CR200系列数据采集器不能测量热电偶温度传感器!
安装
一般情况下,105E用在土壤中或者其它媒介中。为了有一个理想的测量深度,安装时传感器必须要水平放置,这样就可以避免测量结和表面之间的热传导。如果传感器的电缆比较长,应当把电缆放置在安装导管中,这样既可以防止认为活动对电缆可能造成的损坏,也可以防止雷击对电缆产生的损坏。
主要技术参数
材质:铜-铜镍(康铜)热电偶
标准输出:60 μV/°C
精度:参考热电偶在数据采集器手册中的测量部分
工作温度范围:-55℃~125℃
探头直径:0.8cm
探头尺寸:1.8 x 3.3 x 1.0 cm
重量:90g
