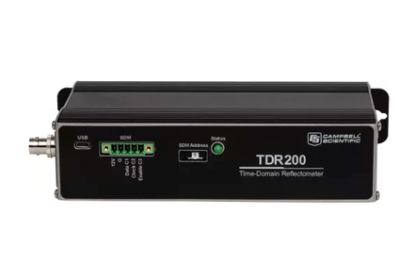

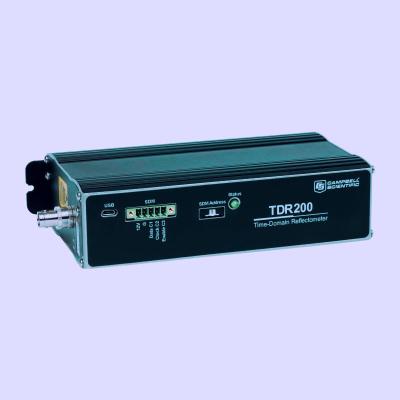

上海精虹海科公司代理的TDR200时域反射计是时域反射计(Time-Domain Reflectometry 简称TDR)系统的核心。TDR系统可准确地测定土壤体积含水量,土壤体积电导率,岩体变形或用户特定的时域测量。一台Campbell Scientific数据采集器可以控制多个TDR200时域反射计。TDR200在同轴电缆中产生一个瞬时高频电磁脉冲,包括用于土壤水分测量的TDR探头。然后,反射计对所得到的反射波形进行采样和数字化,以进行分析或存储。
TDR200时域反射测量系统可准确地测定土壤体积含水量、土壤体积电导率、岩体变形或特定的时域测量。
TDR200会产生一个短上升沿的电磁脉冲,加载到包含测量土壤含水量的TDR探头的同轴系统中,并对产生的反射波形进行采样和数字化分析和存储。
板载处理器通过对于信号传输时间和返回信号幅值进行分析处理,能够快速、准确地确定土壤体积含水量、土壤体积导电率、岩体变形或自定义时域测量。
数据采集器采集只需2秒即可完成250个波形点的分析。在岩体变形和坡面稳定性监测中,每个波形可以采集多达10112个数据点对长线缆进行监测。高级滤波和平滑功能保证了在噪音环境中仍可进行精确的测量。
特点
无损测量,长期原位土壤测量
操作简洁,低成本高性能
先进的波形滤波和分析算法,高灵敏度、高分辨率、低噪声
2s测定时间,测量土壤水分、电导率或反射波形(250个数据点)
最多可测量512个TDR探针
-40~50℃范围内均可使用
测量要素:多孔介质(如土壤)体积含水量(vWc)、土壤电导率(EC)、岩体形变
脉冲发生器输出:250mV
输出阻抗:50Ω士1%
脉冲发生器和采样电路时间响应:≤85ps
脉冲发生器畸变:1ns,±16%; 1ns后±1%
脉冲长度:25.5μs
波形平均:1~128
运行温度范围:-40℃~85℃
供电:非稳压12VDC(9.6~16VDC);最大150 mA,USB供电(5VDC)
TDR土壤水分探头
由三根探针和一个托体组成,可在恶劣环境中使用。探针电阻随着土壤介电常数的变化而变化。由于土壤介电常数由当前含水量而决定,因此通过反射测量法就可以推断出土壤的体积含水量。土壤电导率由应用脉冲的变化决定。多个类型的传感器的主要区别在:适用土壤类型以及电缆长度。
传感器型号 | 探针尺寸 | 水分测量精度 | 适用土壤电导率要求 | 线缆类型 | 最大线缆长度 |
CS605 | 探针长30.0 cm探针直径0.48 cm探头:10.8*7.0*1.9 cm | ±2.5%(干土)±0.6%(饱和土) | ≤1.5 dS/m(低电导率土壤) | RG58 | 15 m |
CS610 | RG8 | 25 m |
CS630 | 探针长15.0 cm探针直径0.318 cm探头:5.75*4.0*1.25 cm | ≤3.5 dS/m(高电导率土壤) | RG58 | 15 m |
CS635 | LMR-200 | 25 m |
CS640 | 探针长7.5 cm探针直径0.159 cm探头:4.5*2.2*1.0 cm | ≤5.0 dS/m(高电导率土壤) | RG58 | 15 m |
CS645 | LMR-200 | 25 m |
