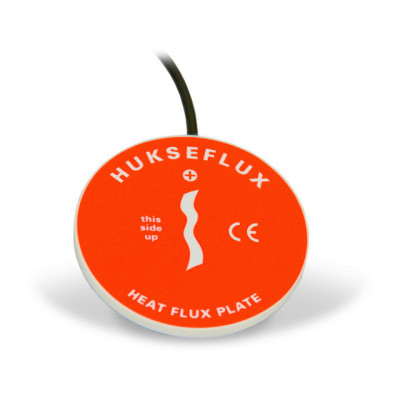

上海精虹海科公司代理的荷兰进口的HFP01SC自标定热通量板是一种高精度的探头,提供测量精度和质量更高的保证。在线标定(Van den Bos-Hoeksema方法)自动修正由于探头和介质间热导率的不完好匹配、温度依存度和不好的探头稳定性造成的误差。同时,通过检查测量的整个过程即便在粗略的实验中亦能提供出色的质量保证。
HFP01SC结合了一个热通量板和一个薄层加热器。该热通量探头通常用于测量通过周围介质的的热通量。其电压输出信号正比于该地热通量。薄层加热器安于上部可以在启动下产生一可知的热通量j.测量热通量板的反应。在理想状态下50%的产生热通量j将通过板体(通常地为150 W/m2)。一旦热导率不匹配,将产生一个偏离(X)。该方法的重要性在于热流被分为向上的通过未扰乱的介质(1+X)的热流和向下的通过热通量板(扰乱)介质加下层介质的热流。而该(1-X)信号水平仍将代表同样的0.5 j,自动修正热流热扰乱和探头的不稳定性。当执行该标定,通常每两小时一次,其中也包括电缆连接、数据采集和数据处理的检查,获得在介质的热导率和与介质的热接触的稳定性方面的额外信息。消除了温度依存度。该结果极大的提高了测量精度的质量保证(相对于传统型号)提供了介质状态(含水量)的大量信息。可以兼容Campbell Scientific CR系列采集器。
推荐使用:
研究级的测量土壤和墙体,室外安装,优良的使用。
用途:HFP01SC可测量土壤热通量 - 通常用于能量平衡或波温比通量系统。它适用于需要尽可能高的测量精度的应用。HFP01SC 输出与周围介质的热通量成正比的电压信号。每个站点至少需要两个传感器来提供空间平均。具有不均匀介质的站点可能需要额外的传感器。HFP01SC由热电堆和薄膜加热器组成。 热电堆测量整个板上的温度梯度。在原位现场校准期间,薄膜加热器用于产生穿过板的热通量。用于生成校准热通量的电量由数据记录器测量。每个板在工厂都经过单独校准,以输出通量。自校准可纠正由于传感器与周围介质之间的热导率差异、温度变化和传感器轻微不稳定性造成的误差。
特点:
纠正由于传感器与周围介质之间的热导率差异、温度变化和传感器轻微不稳定性造成的误差。
与大多数 Campbell数据采集器兼容。
使用 Van den Bos-Hoeksma 自校准方法提供高度的测量精度。
技术规格:
HFP01SC自校准土壤热通量传感器 |
传感器类型 | 带薄膜加热器的热电堆 | |
灵敏度 | 50 μV W-1m-2(标称) |
标称电阻 | 2Ω |
温度范围 | -30°至+70°C |
预期典型精度 | ±3% 读数 |
加热器电阻 | 100Ω(标称) |
加热器输入电压 | 9 至 15 Vdc |
加热器输出电压 | 0 to 2 Vdc |
校准持续时间 | ±3分钟@1.5W(通常每3至6小时执行一次) |
平均功耗 | 0.02 至 0.04 W |
直径 | 80mm |
厚度 | 5mm |
重量 | 200g |
