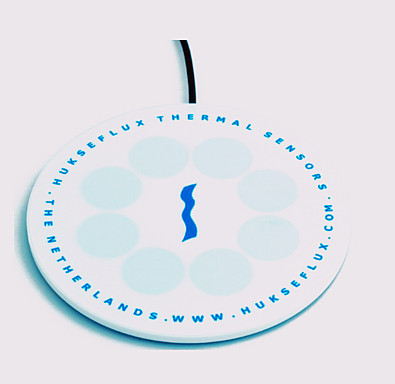

上海精虹海科公司代理的荷兰进口的HFP03灵敏式热通量传感器Hukseflux产品简介:
HFP03是heatflux测量小的超敏感的传感器通过土壤热通量,墙壁和建筑信封。 通过使用一个ceramics-plastic复合身体总热阻很小。
介绍
HFP03用来测量热量,流经的对象的整合或安装。
HFP03建立专门为应用程序需要检测小通量水平,在不到10 Wm的顺序-2在地热应用程序,例如。实际的传感器在HFP03热电堆。 这对面的温差热电堆措施ceramics-plastic复合HFP03的身体。 工作完全被动,HFP03产生一个小的输出电压与当地的热流密度成正比。使用HFP03很容易。 读出一个只需要一个精确的电压表,在毫伏范围工作。 计算热通量,必须除以电压校准常数;提供每个仪器的一个常数。 HFP03雨衣。 它符合CE指令。校准的可追溯性是国家物理实验室的“保护热板”的英国,根据ISO 8302和ASTM C177。
选项
额外的电缆长度x米(增加5米)
AC100放大器
LI19手持读出
灵敏度:500μV/Wm2
标称电阻:18Ω
温度范围:-30~+70°C
传感器热阻:< 6.25 10-3 Km2/W
范围:-2000~+2000W/m2
温度依赖性:< 0.1% /°C
校正曲线的能力
标定可溯源:NPL，ISO 8302 / ASTM C177
预期精度（12小时总和）:+5/-15% @土壤；+5/-5 % @墙壁
HFP03是一个超级灵敏的热通量板，主要用于测量土壤、墙壁以及建筑物维护结构的热通量，通常情况下，被测量物体内部的热通量值均比较小。由于传感器主体通过陶瓷－塑料混合制作，因此可以保证整体的热阻非常小。
HFP03测量通过物体的热通量，通常情况下安装在目标物体上或者和目标物体一起制造
HFP03已经被证明可以测量热通量值比较小的物体的热通量，一般测量小于10Wm-2，比如地热应用领域。
HFP03传感器实际上就是一个热电堆，这个热电堆测量通过HFP03陶瓷－塑料组合体的温度的差别。传感器的工作完全是被动的，HFP03产生一个很小的电压输出，电压值的大小和热通量大小是成比例的。
HFP03使用非常简单容易。如果想要读取测量数值，仅仅需要一个的电压计即可，电压计的工作范围必须是毫伏范围。为了计算热通量，标定常数除以电压即可；每个单独的仪器都有一个单独的常数。HFP03是防水的，符合CE标准。
根据ISO 8302和ASTM C177，可溯源至英国国家物理实验室（NPL）标定。
使用HFP03热通量板，要考虑HFP01热通量板的灵敏度不能满足要求。
使用HFP03，可以参考HFP01的使用手册；该手册的附录上有HFP03的应用信息。HFP01和HFP03之间的主要差别就是尺寸和灵敏度。
技术参数
l灵敏度500µV/W.m2
l电阻(额定)2Ω
l温度范围-30 ~ 70℃
l反应时间±4分钟(类似于土壤)
l量程+2000 ~ -2000W/m2
l温度依存度< 0.1%/℃
l被测量热通量
l感应区域64 x 10 -4m2
l传感器热阻71x10-4K/（W/m2）
l传感器厚度5.4x10-3米
l传感器电阻范围10至32Ω
l校准的不确定性±6％（k = 2）
l测量范围-2000至+2000 W/m2
l灵敏度（标称值）500 x 10 -6 V /Wm2
l额定工作温度范围-30至+ 70℃
l电缆直径4 x 10 -3米
lIP防护等级IP67
l标准电缆长度5米
l选项电缆长度（10,15,20,30,40米）
