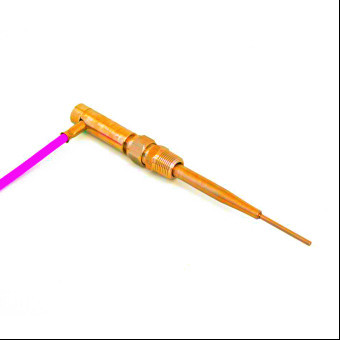

NF01针式热通量和温度传感器精虹海科公司

NF01针式热通量和温度传感器精虹海科公司 NF01针式热通量和温度传感器精虹海科公司
  • NF01针式热通量和温度传感器精虹海科公司
  • NF01针式热通量和温度传感器精虹海科公司
  • 供应商:
    精虹海科(上海)实业有限公司
  • 价格:
    999.00
  • 最小起订量:
    1台
  • 地址:
    上海市松江区石湖荡镇长塔路945弄18号3楼A-74
  • 手机:
    15800728193
  • 联系人:
    李工 (请说在中科商务网上看到)
  • 产品编号:
    219919311
  • 更新时间:
    2025-03-17
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)

详细说明

  上海精虹海科公司的NF01针型热通量温度传感器产品简介:

  NF01用于监视高温环境中的热通量和温度,通常在高炉和冶炼厂的墙壁和外壳中。 与使用分布式温度测量相比,使用一个传感器测量热通量和温度更为准确和实用。其中使用相同的热通量技术,用于不同应用和领域。

  NF01用于测量工业高炉和冶炼厂,钢壳以及石墨和砖质耐火材料的能量平衡。它已成功应用于铁炉应急系统和生产二氧化钛炉渣的冶炼厂。NF01内部的传感器(热电堆和热电偶)由完全密封的不锈钢“针”体保护。针可以承受高达700℃的温度,以及熔炉的侵蚀性化学环境。可选地,传感器温度范围可以扩展到1000℃。电缆由PVC制成。传感器的输出是热通量,毫伏范围内的模拟电压信号以及使用K型热电偶的温度。用户必须知道周围材料的热导率才能计算出热通量。

  NF01针式热通量和温度传感器用于连续测量温度和热通量,用于熔炉墙体中。特别设计作为高炉和熔炉监测工具,在不同的应用中,采用相同的技术生产热通量传感器。

  作为高炉/熔炉监测系统的一部分,传感器可以被用于研究能量平衡,在过热处理或者水冷失败中,作为在线(连续的)失败探测。

  NF01设计用于研究工业高炉和熔炉的能量平衡,其已经被成功的使用在炼钢炉膛**系统中,也可以使用在熔炉炉渣中。

  主要的组件,传感器,不锈钢针。该传感器可以经受高达700℃的温度,也可以使用在熔炉复杂的化学环境中。可以选择把传感器的温度延伸至1000℃。

  延伸电缆是PVC,传感器的输出由一个热通量信号(微伏级模拟量信号)和一个K型热电偶。NF传感器可以通过这种途径生产,具有完全的可互换性。

  建议使用

  ※熔炉能量平衡研究

  ※高炉系统

  ※提炼监测

  可选择

  ※比较设计:Hukseflux特定于热通量传感器设计,为不同的应用设计不同的类型

  ※选择:NF01可以有不同的直径和长度,温度可以延伸至1000℃

  ※NF02为NF01的迷你版本

  ※NAM01和AC100放大器

  NF01的优势

  测量热通量的常用方法是根据分布式温度测量结果进行估算。这会导致较大的测量误差,并且不切实际。

  lNF01产生一个温度差信号。 这比通过减去两个单独的温度测量值来计算热通量要精确得多。

  lNF01传感器可以快速安装;与空间分布的温度传感器相反,用于温度差测量的传感器的相对位置已经在制造过程中确定。准确的探测深度不是决定此相对位置精度的关键因素,因此无需任何培训,即可快速完成安装。

  lNF01传感器是完全可互换的。与空间分布的温度传感器相反,NF01中的传感器是“匹配对”。这对于获得最佳的温差测量至关重要。

  lNF01具有快速的热通量响应时间:高精度使得可以在很短的距离内测量温度差。

  lNF01耐用;锻造厚壁针的使用寿命比普通传感器更长。

  根据用户需求设计

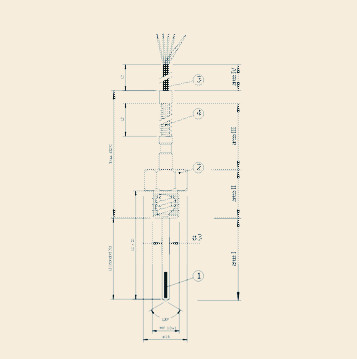

  NF01的标准直径为8 x 10-3m,其标准温度范围为700°C。传感器探针最大为1.5m,NF01设计是可部分订制;针头直径,针头长度和温度范围是可以根据用户需进行制造,用于特定应用。

  应用场景:

  l排查水冷却系统故障

  l石墨耐火材料的磨损

  l砂浆/砖的磨损

  l工业过程温度超出范围

  1). 标准长度的探针 8 X 10-3米直径;

  2). 指定长度的探针 8 X 10-3米直径;

  3). 指定长度的探针 8 X 10-3米直径;

  4). 指定长度的探针 4 X 10-3米直径;

  5). 测量和控制系统;

  6). 报警系统;

  7). 钢壳(水冷);

  8). 石墨耐火材料;

  9). 砂浆;

  10). 半石墨。

  NF01技术参数:

  测量物理量:热通量,温度;

  热通量传感器:热电堆;

  灵敏度:约2 x 10-6V·m/K;

  温度传感器:K型热电偶;

  探针长度;用户指定;

  探针直径:8 X 10-3或4 X 10-3;

  传感器设计:型锻SS 310护套;

  测量范围:0.05至50x 103W/m2 (典型);

  额定使用温度:

  传感器:-30至700℃,-30至1000℃(可选);

  线缆:-30至85℃;

  标准线缆长度:10米。

  技术性能参数

  灵敏度(正常):依赖于实际设计

  温度依赖性:依赖于实际设计

  工作范围(典型):0.05——50 kWm-2

  温度传感器范围:-30——1000℃

  电缆温度范围:-30——105℃

  热通量信号:模拟量毫伏

  温度输出信号:K型热电偶

  供电需求:无需供电

  可选择:传感器长度和直径,延伸电缆

  传感器/连接器/电缆保护等级:IP 65 / 64 / 64

  CE认证:NF01依从CE认证
