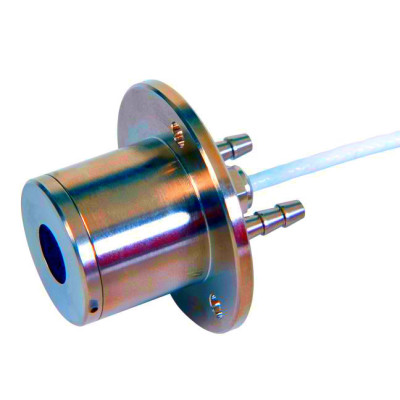

SBG01水冷式热通量传感器
SBG01是一种水冷式传感器,用于测量热通量。
SBG01于2008年推出,成为火灾测试的首选传感器。SBG01主要用于测试耐火性和耐火性。它还用作测试设备的校准参考标准,例如在易燃性和烟室测试中。SBG01符合最常见的ASTM和ISO标准试验方法的要求。
SBG01采用了一种新颖的传感器设计,它结合了传统Gardon原理的箔技术和传统SchmidtBoelter原理的热电堆技术的优点。
SBG01是一个水冷热通量传感器,主要的目的是研究火,做可燃性测试,以及烟雾室测试。SBG01测量依照ASTM E 622-83,以及ISO 5658,5560和17554标准。
SBG01主要服务于测量火的热通量,测量范围至200 kW/m2,起初的设计是工作在一个受控制的辐射环境中,应用在有很多对流的环境中。工作完全是被动的,使用一个热电堆传感器,SBG01产生一个电压输出,该电压信号和传感器收到的通量是成比例的,传感器采用水冷。
SBG01有6个型号,主要是工作范围、灵敏度和响应时间的不同。
和传统的Gardon/Schmidt Boelter测量表相比,SBG01有一下优点:
※强有力的不锈钢外壳
※提高了吸收油漆的抗划痕能力
可选项
附加电缆长度,x表示米数
订购
订购代码:SBG01/RANGE/电缆长度
范围:5, 10, 20, 50, 100, 200 kW/ m-2;电缆长度为米,比如SBG01/50/2
为了分开测量辐射和对流,可以使用RC01。Hukseflux还可以生产更高更强的热通量传感器用在锅炉中,比如RHF01。也可以做燃烧监测,比如HF02。
冷却
一般情况下,可以从水龙头取水冷却,SBG01的冷却循环路线被动关闭,Hukseflux成功的使用了Zalman reserator。
标定
Hukseflux生产的标定设备将可以轻松的完成传感器的标定。图示为CU02表的那个设备在标定热通量传感器。
※供应水管,增加了传感器的坚固性
SBG01优势:
•坚固耐用的水管
•防刮吸收体涂层(表面略微降低)
•使用实用保护帽进行安全储存
技术性能参数
l水冷温度范围:10——30℃
l冷水流速:>10升/小时,更适合30升/小时@ 3 bar
l工作范围(kWm-2):5, 10, 20, 50, 100, 200
l响应时间:5, 10 kW/ m-2工作范围,< 450 ms (63%);20, 50 kW/ m-2工作范围,< 250 ms (63%);100, 200 kW/ m-2工作范围< 200 ms (63%)
l*大范围:工作范围的150%
l输出信号:> 5 mV @工作范围
l光谱范围:50.000 nm
l视角:180°
l辐射率:> 0.95
l标定可溯源:NIST
