上海精虹海科公司代理的SandFlow SF4风沙通量传感器风沙风蚀系统产品简介:
SandFlow SF4飞沙流传感器
Sandflow SF4飞沙流传感器是一个测量固体物通量强度和指示风速的传感器，采用密封并且低功耗没有其它移动部件的传感器，砂流冲击和风层流摩擦引起的内部声压变化来确定飞沙流的强度和速度。
产品特点:
免维护、特殊设计、加工，以抵御最高风，极端温度和极端环境
重量轻，耐腐蚀，防紫外线/臭氧稳定
耐冲击，振动，闪电，灰烬，100%相对湿度甚至暂时淹没
工作温度从-40～+80℃（-50～+100℃扩展）。
低功耗:连续2.1mA
SDI-12信号最长可传输150米
产品应用:
沙尘暴检测
沙尘输送监测
质量流量与指示风速测量
气象与科学应用
工业监控中的应用
工作原理:
飞沙流传感器测量沙粒子通量及摩擦风速，能够以15秒/次的频率队飞沙流进行监测。它采用力学-声学耦合原理进行测量。当飞沙流吹打到声压感应部件（一种类似于管状的传感器，可见下图所示）上时，会产生声压，声压信号被电子处理器所采集，然后电子处理器会对声压信号进行放大、滤波、线性化以及数字化，被数字化的型号通过RS232或SDI-12方式传输到用户外接的数据采集器上。同样，摩擦风速的测量也是如此:风与声压感应件之间会产生摩擦力，被电子处理器采集，然后转化为数字信号输出。
技术性能参数:
风速通量比例: 0-250km/h
分辨率:0.1km/h
粒子通量比例: 0-250g/㎡/s
分辨率:0.1g/㎡/s
供电: 6-30V（9.6-16V的供电,可以输出SDI-12的协议，RS-232/RS-485信号；脉冲信号高度1m）
感应表面:965cm2
待机激活时间:10ms
电流:1mA@测量，最大20mA@处理
工作温度:-40～+80℃（可选配-50～+100℃）
工作湿度:0-100RH
夹具:30-80mm.
产品安装
接口箱子可以直接被固定在直径30–80毫米的立杆上，如果传感器、接口箱子，以及数据采集器不能安装在一个相同的立杆上，传感器安装臂、接口盒子与数据采集器之间的接地一定要非常完好。
1、简要概述
风沙风蚀系统，通常指的是沙尘通量（SF4）配合5层风速风向及集沙仪，测量沙通量、动能、沙量及粒子通量的自动气象站。
风沙风蚀气象要素包括沙通量、沙量、风速及风向等，更复杂一点的系统还包括粒子动能及粒子数量等要素。
在实际使用和测量中，设计风沙风蚀气象站的时候，更多的考虑的是仪器安装附近的环境。
2、组成部分
一个完整的风沙风蚀系统，通常包括以下六大单元:数据采集存储单元、信号采集转换单元、数据传输单元、系统供电单元、系统安装支架单元以及人机互动单元。
数据采集存储单元，通常是整个系统的核心，需要完成对整个大系统的各个部分的统一协作，功能化定制和初步数据存储分析等功能。能够把各个不同的东西集中到一起同步实现各自的功能和统一的目的，才是实现整个系统正常工作的关键，也是考验一个数据采集设备性能强弱的关键。目前市面上用的数据采集设备，有CR系列数据采集器，DT系列数据采集器等。
信号采集转换单元，也就是通常意义上说的传感器变送器等、每个传感器都针对不同的测量要素进行设计和制造，并通过特定的电路设计，完成内部信号转换，把自然界中各种抽象的信息，通过特定的方式，变成人们能够直观感受到的具体的数字等。狭义的传感器，只是进行对某个单一要素的感知和测量，必须要和其它设备，包括变送器、采集器等协同工作才能实现测量目的，但随着科学技术的日益进步和现代化工业水平的提高，现在一个功能强大的传感器，往往自身就可以独立的实现信号采集、转换、存储甚至远程数据传输等功能，一个单个的传感器就可以完整的实现一个系统的功能。
数据传输单元，就是为实现把数据采集单元里面已存储数据和其它信息下载和异地采集存储的单元。数据传输可以通过很多方式实现，比如有线的有RS232、RS485/422、SDI-12、电缆、光纤、网线等，还有无线方式的比如2G/3G/4G/5G网络、电台、蓝牙、ZigBee以及卫星等。具体采用哪一种通讯方式，就要根据系统安装现场的情况来选择，比如通讯距离、施工难度、工程费用、网络稳定性等。
系统供电单元，目的就是实现对整个系统的电源补给。根据安装现场的情况、通常可选择市电供电、太阳能供电、风能供电或者单纯的电池供电等、如果条件允许，可以选择多种供电方式并存，以最大的保证系统电源的可靠和稳定。
系统安装支架单元，顾名思义，就是所有设备能够架设起来并能够完美实现其功能的安装支架，包括主体支架，各个传感器单独的特制支架及连接件等。因为每个传感器的设计思路工作原理不同，所以每个传感器都有其唯一的特定支架。就雪雪水当量系统而言，其主体支架是3米支架，所有的设备都通过特制的连接件和支架集成安装在主体支架上。
人机互动单元，通常是数据采集控制单元或者传感器等设备和上位机实现直连和通讯的软件部分。通过这个软件，可以实现对数据采集单元的系统功能设定和优化，存储方式选择、下载方式自定义等功能，还可以通过人机互动软件，实现对系统的运行状态的监控、过程监控等。而针对传感器的人机互动软件，可以实现传感器使用前后状态检查、性能判定和后期的运行模式调整、参数标定等功能。
3、测量要素及各部分功能
以基础的风沙风蚀系统为例，其各部分的主要功能以及测量要素如下表:
| 序号 | 组成部分 | 使用设备 | 主要功能/测量要素 |
| 1 | 数据采集存储单元 | 数据采集器 | 实现对系统的控制、数据存数，并对系统接入的传感器和工作方式等做编程处理 |
| 2 | 信号采集转换单元 | 沙通量传感器 | 沙通量测量 |
| 风速传感器 | 风速测量 |
| 风向传感器 | 风向测量 |
| 集沙仪（可选） | 沙量 |
| 3 | 数据传输单元 | 无线数据终端 | 实现远程的数据传输、状态监控等 |
| 4 | 系统供电单元 | 太阳能板及电池等 | 提供系统不间断电源 |
| 5 | 系统安装支架单元 | 3米三脚架、2米风杆 | 安装支架，实现系统硬件立体组装 |
| 6 | 人机互动单元 | 上位机操作软件 | 对采集器进行编程和控制等 |
4、核心部件主要介绍及参数
Sandflow SF4传感器是一个测量固体物通量强度和指示风速的传感器，采用密封并且低功耗没有其它移动部件的传感器，砂流冲击和风层流摩擦引起的内部声压变化来确定飞沙流的强度和速度。
特点:
免维护、特殊设计、加工，以抵御风，极端温度和极端环境
重量轻，耐腐蚀，防紫外线/臭氧稳定
耐冲击，振动，闪电，灰烬，100%相对湿度甚至暂时淹没
工作温度从-40～+80℃（-50～+100℃扩展）。
低功耗:连续2.1mA
SDI-12信号可传输150米

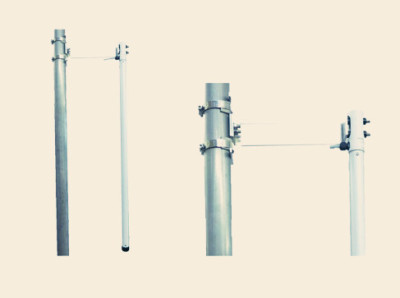

SF4沙通量传感器是由原始的Flowcapt传感器衍生出来的版本，新型沙通量传感器是由一个超坚固结实，低功耗，完全密封的声学仪器构成，没有任何移动部件。该设备是由风速仪和粒子通量仪集成的，可供测定固体颗粒通量强度和风速。仪器的感应部分是一根低粘、耐磨损的光滑圆柱型管，由两个不锈钢圆箍加横臂固定在立杆上支撑。
当被测固体颗粒撞击传感器感应面（如沙子，灰尘或其他固体颗粒），会引起传感器内部声压的变化。当传感器暴露在风中（在典型阈值3m/s以上）强对流气流产生的摩擦和潜在的涡流气流产生的摩擦也能引起内部声压的变化。这两种现象产生的独立信号会因特定的声学、机械和电子设计而被完全辨别出来。*后，传感器在内部腔体通过内部电字震动声学系统和声学转换器输出三个参数:
1. 仪器直接感应得到的原始正弦波声信号（带宽:20HZ-20KHZ）
2. 仪器获得的动量和粒子通量（这在文献中也称为:沙通量，颗粒物通量，撞击通量，质量通量等）
3.仪器获得的气流摩擦高度，获得对应高度粒子撞击传感器的真正的平均风速。
应用范围
l沙尘暴检测
l沙尘输送监测
l质量流量与指示风速测量
l气象与科学应用
l工业监控中的应用
安装
接口箱子可以直接被固定在直径30–80毫米的立杆上，如果传感器、接口箱子，以及数据采集器不能安装在一个相同的立杆上，传感器安装臂、接口盒子与数据采集器之间的接地一定要非常完好。
广泛应用
沙尘暴检测
沙尘输送监测
质量流量与指示风速测量
气象与科学应用
工业监控中的应用
工作原理:
传感器测量沙粒子通量及摩擦风速，能够以15秒/次的频率队飞沙流进行监测。它采用力学-声学耦合原理进行测量。当飞沙流吹打到声压感应部件（一种类似于管状的传感器，可见下图所示）上时，会产生声压，声压信号被电子处理器所采集，然后电子处理器会对声压信号进行放大、滤波、线性化以及数字化，被数字化的型号通过RS232或SDI-12方式传输到用户外接的数据采集器上。同样，摩擦风速的测量也是如此:风与声压感应件之间会产生摩擦力，被电子处理器采集，然后转化为数字信号输出。
技术性能参数
风速通量比例:0-70m/s
分辨率:10mv/0.28m/s
粒子通量比例:0-250g/㎡/s
分辨率:10mv/0.28m/s
供电:6-30V（9.6-16V的供电,可以输出SDI-12的协议）
电流:1mA@测量，20mA@处理
工作温度:-40～+80℃（可选配-50～+100℃）
工作湿度:0-100RH
夹具:30-80mm.

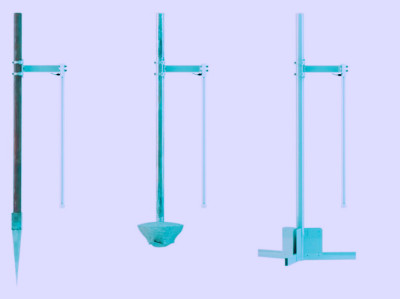

5、安装
接口箱子可以直接被固定在直径30–80毫米的立杆上，如果传感器、接口箱子，以及数据采集器不能安装在一个相同的立杆上，传感器安装臂、接口盒子与数据采集器之间的接地一定要非常完好。
