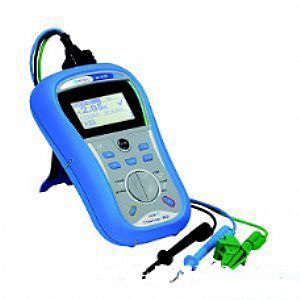

上海精虹海科公司代理的德国美翠的MI3122 漏电开关、回路阻抗综合测试仪产品简介:
主要特点:
– 回路阻抗/预期故障电流测试、线路阻抗/短路电流测试
– 内置保险参数用于快速评价测量结果
– 漏电开关动作电流、动作时间测试
– 相序测试
– 接触电压测试
– 测量回路阻抗时可不触发漏电开关
– 预编程限值，通过/不通过（PASS/FAIL）评价测量结果
– 绿/红指示提供直观的测量结果评价
– 适合CAT IV 装置验收
– 内置磁铁可将仪器固定在铁质材料上
– 内置充电器
– 可存储1900个测量结果
– USB/RS232通讯接口，与PCSW软件兼容
– 坚固、精巧的仪器外观设计
符合标准:IEC/EN 61557-1、3、6、7、10，IEC/EN 61010-1，IEC/EN 61326
技术参数:
漏电开关测试
– 漏电电流:10mA、30mA、100mA、300mA、500mA、1000mA
– 测试电流波形:半波和脉冲
– RCD漏电开关形式:G型（非延迟型）、S型（延迟型）
– 测试电流极性:0°或180°
– 电压:50-264V,45-55Hz
接触电压（测试电流:0.5 X IΔN 接触电压限值:25V 50V）
| 测量范围（V） | 分辨率（V） | 精度 |
| 0.0-19.9 | 0.1 | -0%- +15%读数+3位 |
| 20.0-99.9 | 0.1 | -0%- +15%读数 |
动作时间（1/2、1、2、5倍IΔN）
| 测量范围（ms） | 分辨率（ms） | 精度 |
| 0-300 | 1 | 3ms |
动作电流
| 测量范围（IΔN ） | 分辨率（IΔN ） | 精度（IΔN ） |
| 0.2-1.1 (AC型) | 0.05 | 0.1 |
| 0.2-1.5 (A型 IDN>30mA) | 0.05 | 0.1 |
| 0.2-2.2 (A型 IDN<30mA | 0.05 | 0.1 |
故障回路阻抗（测试电流6.5A 10ms，不拆除装置和保险）
| 测量范围（W） | 分辨率（W） | 精度 |
| 0.00-9.99 | 0.01 | 5%读数+5位 |
| 10.0-99.9 | 0.1 | 5%读数+5位 |
| 100-999 | 1 | 10%读数 |
| 1.00k-9.99k | 10 | 10%读数 |
故障回路阻抗（不触发漏电开关）
| 测量范围（W） | 分辨率（W） | 精度 |
| 0.00-9.99 | 0.01 | 5%读数+10位 |
| 10.0-99.9 | 0.1 | 5%读数+10位 |
| 100-999 | 1 | 10%读数 |
| 1.00k-9.99k | 10 | 10%读数 |
线路阻抗（测试电流6.5A 10ms）
| 测量范围（W） | 分辨率（W） | 精度 |
| 0.00-9.99 | 0.01 | 5%读数+5位 |
| 10.0-99.9 | 0.1 | 5%读数+5位 |
| 100-999 | 1 | 10%读数 |
| 1.00k-9.99k | 10 | 10%读数 |
相序测试
– 电压:100V-550V
– 频率:14-500Hz
– 结果:123或321
电压频率测量
| 测量范围 | 分辨率 | 精度 |
| 0-550V | 1V | 2%读数+2位 |
| 10.0-499.9 | 0.1Hz | 0.2%读数+1位 |
基本技术参数
– 电源:五号1.5V充电电池，6节，操作时间大约20小
– 过压保护:50V CAT IV
– 显示:带背光液晶屏
– 尺寸:14cmX8cmX23cm
– 重量:0.85kg
