产品介绍

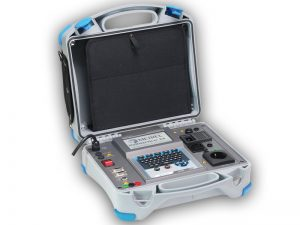

上海精虹海科公司代理的德国美翠的MI3321 多功能安规测试仪
MI3321用于执行各种便携式电气设备、机器和开关柜的电气安全所需要的测量。
测量可分为四个子类:
– 根据标准VDE 0701 0702 对便携式被测设备DUT的安全测试进行测量
– 根据标准IEC/EN 60204 Ed.5.对机器的电气安全测试进行测量
– 根据标准IEC/EN 60439和最新标准IEC 61439对开关柜的安全测试进行测量
– 所有的测试。由于其具备多项功能，此仪器也适合于依据其它产品标准的安全测试（型式试验、维护和常规测试）。可执行18种不同的测量，可作为单独测试也可作为预编程顺序（PAT模式）
其它特点
– 内存可存入多达6000个含测量参数的测试结果
– 可将测试结果从PC导入仪器。现场比较原来的和新的测试结果
– 通过条形码或RFID识别系统快速测试
– 现场打印标签
多功能测试仪MI3321完全匹配新的强大的美翠PATLink PRO数据库PC软件包。测量结果的下载、查看和存贮作为标准，还可以打印测试结果和并将数据输出至表格应用。对测量结果的高级分析、数据上传至MI3321在原来结果和新结果之间进行现场比较（趋势功能），并生成专业报告，PATLink PRO Plus版本软件还带有密码保护功能。
突出优点:
– 大屏幕图形LCD显示，分辨率240X128点阵，带背光
– 直观菜单结构方便最大限度地友好用户界面
– 带图形的帮助菜单，描述被测设备至测试仪器的正确接线方式
– 三个通讯端口（1XUSB和2个RS232）用于与PC通讯、条形码扫描和RFID阅读/写入和打印机
– 带光标键软触摸键盘
– 内置实时时钟
测量概要:
| PAT测试· 接地连接电阻· 绝缘电阻· 绝缘电阻-S· 替代泄漏电流· 替代泄漏-S· 差分泄漏电流· 接触泄漏电流· 极性测试· 钳式电流测试· PRCD测试· 功率/功能测试 | 机器测试· 连接性（单独/自动）· 绝缘电阻· 高压测试· 环路阻抗和预期故障电流· RCD测试· 放电时间· 电压、频率和三相旋转场· 功能测试 | 开关柜测试· 连续性· 绝缘电阻· 高压测试· 放电时间· 电压、频率和三相旋转场· 功能测试 |
应用标准:
– 电磁兼容性EMC:EN61326
– 安全性（LVD）:EN61010-1，EN61010-031
– 功能性:VDE 0701-0702，EN 60204-1 Ed.5，EN 60439，IEC 61439-1
测量:
– IEC/EN 61557（第1,2,3,4,6,7和10部分）和VDE 0404（第1和2部分）的标准
技术参数:
1.1耐压测试 1890V,2500V
耐受电压
| 范围 | 分辨率 | 精度 |
| 0.00 – 3.00 kV | 0.01kV | (读数的5%+5位) |
耐受电流
| 范围 | 分辨率 | 精度 |
| 0.0 – 99.9 mA | 0.1mA | (读数的10%+8位) |
– 输出电压: 1890V(-0/+20%),2500V(-0/+20%),接地
– 脱扣电流(mA): 2,5,10,20,50,100;(精度±10%)
1.2耐受电压 1000V
耐受电压
| 范围 | 分辨率 | 精度 |
| 0.00 – 1.50kV | 0.01kV | (读数的5%+5位) |
耐受电流
| 范围 | 分辨率 | 精度 |
| 0.0 – 199.9 mA | 0.1mA | *(读数的5%+5位) |
| 200 – 500 mA | 1mA | *(读数的5%+5位) |
– 输出电压/功率:1000V -0%，+20% / 200W于电源230V，接地
– 脱扣电流(mA): 5,10,20,50,100，200；(精度±10%)
– 计数（s）: 2,3,5,10,30. 必须按下 START/STOP（开始/停止）按钮以开始操作
1.3放电时间
| 范围 | 分辨率 | 精度 |
| 0.0 – 9.9 s | 0.1s | *(读数的5%+3位) |
峰值电压
| 范围 | 分辨率 | 精度 |
| 0.0 – 550V | 1V | *(读数的5%+5位) |
1.4连续性
连续性 10A
| 范围 | 分辨率 | 精度 |
| 0.00Ω – 1.99Ω | 0.01Ω | *(读数的5%+3位) |
连续性 200mA
| 范围 | 分辨率 | 精度 |
| 0.00Ω – 1.99Ω | 0.01Ω | *(读数的5%+3位) |
开路电压: <9V DC
1.5绝缘电阻，绝缘-S电阻
绝缘电阻
| 范围 | 分辨率 | 精度 |
| 0.000MΩ–0.500 MΩ | 0.001MΩ | ±(读数的10%+3位) |
| 0.501MΩ-1.999MΩ | 0.001MΩ | ±(读数的5%+3位) |
| 2.00MΩ-19.99MΩ | 0.01MΩ |
| 20.0MΩ-199.9MΩ | 0.1MΩ |
绝缘-S 电阻
| 范围 | 分辨率 | 精度 |
| 0.000MΩ–0.500 MΩ | 0.001MΩ | ±(读数的10%+5位) |
| 0.501MΩ-1.999MΩ | 0.001MΩ | ±(读数的5%+3位) |
| 2.00MΩ-19.99MΩ | 0.01MΩ |
额定电压: 250V DC，500V DC（-0%，+10%）
1.6替代泄漏电流，替代泄漏-S 电流
替代泄漏电流
| 范围 | 分辨率 | 精度 |
| 0.00mA – 19.99mA | 0.01mA | ±(读数的5%+3位) |
开路电压: <50V AC于额定电源电压
1.7差分泄漏电流
| 范围 | 分辨率 | 精度 |
| 0.00mA – 9.99mA | 0.01mA | ±(读数的5%+5位) |
1.8功率/功率测试
器具功率
| 范围 | 分辨率 | 精度 |
| 0.00 kVA– 4.00 kVA | 0.01kVA | ±(读数的5%+3位) |
1.9接触泄漏电流
器具功率
| 范围 | 分辨率 | 精度 |
| 0.00 mA– 2.50 mA | 0.01mA | ±(读数的10%+5位) |
1.10极性剪辑
– 测试电压 <50V AC
– 探测 通过,L-open(火线开路), N-open（零线开路）, PE-open（地线开路）,
L-N crossed（火-零交叉）, L-PE crossed（火-地交叉）,
N-PE crossed（零-地交叉）, L-N shorted（火-零短路）,
L-PE shorted（火-地短路）, N-PE shorted（零-地短路）,
Multiple faults（多重故障）
1.11钳式测量真有效值TRMS电流
| 范围 | 分辨率 | 精度* |
| 0.00mA- 9.99mA | 0.01mA | ±(读数的5%+10位) |
| 10.0mA- 99.9mA | 0.1mA | ±(读数的5%+5位) |
| 100mA- 999mA | 1mA | ±(读数的5%+5位) |
| 1.00A- 9.99A | 0.01A | ±(读数的5%+5位) |
| 10.0A- 24.9A | 0.1A | ±(读数的5%+5位) |
1.12 PRCD测试
便携式RCD脱扣时间
| 范围 | 分辨率 | 精度 |
| 0 ms–300 ms(1/2 X IΔN) | 1ms | ±3ms |
| 0 ms–300 ms(IΔN) | 1ms | |
| 0 ms–40 ms(5 X IΔN) | 1ms | |
– 测试电流（IΔN）: 10mA, 15mA, 30Ma
– 测试电流倍数: 1/2 X IΔN， IΔN， 5X IΔN
– 测试模式: 单次，自动测试
1.13 RCD测试
1.13.1一般数据
– 额定剩余电流（mA）: 10，30，100，300，500，1000
– 测试电流选项: 0.5 X IΔN， IΔN，2X IΔN，5X IΔN
– 测试电流形状: 正弦波（AC），脉动（A）
– RCD类型: G（非延迟），S（延时型）
1.13.2接触电压 RCD – Uc
| 范围 | 分辨率 | 精度 |
| 0.0 – 19.9 V | 0.1V | 读数的 (-0% / +15%)±10位 |
| 20.0 – 99.9V | 读数的 (-0% / +15%) |
测试电流: max. 0.5 X IΔN
1.13.3脱扣时间
| 范围 | 分辨率 | 精度 |
| 0.0 – 40.0 ms | 0.1ms | ±1ms |
| 0.0 – 最大时间（ms） | 0.1ms | ±3ms |
测试电流: 0.5 X IΔN， IΔN，2X IΔN，5X IΔN
1.13.4脱扣电流
| 范围 | 分辨率 | 精度 |
| 0.2XIΔN – 1.1 XIΔN(AC型) | 0.05 X IΔN | ±0.1 X IΔN |
| 0.2XIΔN – 1.5 XIΔN(A型，IΔN\30mA) | 0.05 X IΔN | ±0.1 X IΔN |
| 0.2XIΔN – 2.2 XIΔN(AC型，IΔN<30mA) | 0.05 X IΔN | ±0.1 X IΔN |
1.14故障环路阻抗
1.14.1Zs
故障环路阻抗/预期故障电流
| 范围（Ω） | 分辨率 | 精度 |
| 0.00 – 9.99 | 0.01 | ±(读数的5%+5位) |
| 10.0 – 99.9 | 0.1 |
| 100 – 999 | 1 | ±读数的10% |
| 1.00k – 9.99k | 10 |
– 测试电流（于230V）:6.5A(10ms)
– 额定电压范围:30V – 500V（45Hz – 65Hz）
1.14.2Zs(rcd), Rs(rcd)
故障环路阻抗/预期故障电流
| 测量范围（Ω） | 分辨率 | 精度 |
| 0.00 – 9.99 | 0.01 | ±(读数的5%+10位) |
| 10.0 – 99.9 | 0.1 |
| 100 – 999 | 1 | ±读数的10% |
| 1.00k – 9.99k | 10 |
额定电压范围: 50V – 500V（45Hz – 65Hz） 不使RCD脱扣
1.14.3高精度故障环路阻抗Z mΩ L-Pe(带附件A1143)
| 测量范围（mΩ） | 分辨率（mΩ） | 精度 |
| 0.00 –199.9 | 0.1 | ±(5%+1 mΩ) |
| 200 – 1999 | 1 |
| 2.00 – 19.99 | 10 | 5% |
– 额定电压范围: 100V – 440V
– 额定频率: 50Hz
– 测试电流（于230V）:154A（10ms）
1.14.4接触电压
| 测量范围（V） | 分辨率（V） | 精度 |
| 0 –100 | 1 | ±(10%+3位) |
1.15线路阻抗
| 测量范围（Ω） | 分辨率（Ω） | 精度 |
| 0.00 – 9.99 | 0.01 | ±(读数的5%+5位) |
| 10.0 – 99.9 | 0.1 |
| 0.00 – 999 | 1 | ±读数的10% |
| 1.00k – 9.99k | 10 |
测试电流（于230V）:6.5A(10ms)
1.15.1高精度线路阻抗
| 测量范围（mΩ） | 分辨率（mΩ） | 精度 |
| 0.1 – 199.9 | 0.1 | ±(5%+1 mΩ) |
| 200 – 1999 | 1 |
| 2.00 – 19.99 | 10 | 5% |
– 额定电压范围: 100V – 440V
– 额定频率: 50Hz
– 测试电流（于400V ）:267A（10ms）
1.16电压，频率和相旋转
1.16.1相旋转
| 结果显示 | 1.2.3或3.2.1 |
| 0.1 – 199.9 | 0.1 |
| 200 – 1999 | 1 |
| 2.00 – 19.99 | 10 |
– 额定系统电压范围: 100V AC – 550V AC
– 额定频率范围: 14Hz – 500 Hz
1.16.2电压，频率
| 范围 | 分辨率 | 精度 |
| 0 – 550 V | 1 V | ±(读数的2%+2位) |
| 范围（Hz） | 分辨率 | 精度 |
| 0.0 14.0 – 499.9 | 0.1Hz | ±(读数的0.2%+1位) |
1.16.2电压，频率
电压
| 范围 | 分辨率 | 精度 |
| 0 – 550 V | 1 V | ±(读数的2%+2位) |
频率
| 范围（Hz） | 分辨率 | 精度 |
| 0.0 14.0 – 499.9 | 0.1Hz | ±(读数的0.2%+1位) |
1.17一般数据
– 额定供电电压: 110V / 230V AC
– 供电电压频率: 50Hz，60 Hz
– 最大功率消耗: 300VA（无被测设备）
– 额定被测设备: 16A 阻性负载，1.5kW马达
– 过压类别:
仪器 CAT II/300V
测试插座 CAT II/300V
TPI 测试插座 CAT III/300V
插头测试电缆 CAT II/300V
通用测试电缆 CAT III/300V
– 保护类别: Class I 类
– 防污等级: 2
– 防护等级: IP 50（封闭的锁住的盖）/IP 20主测试插座
– 外壳: 防震塑料/便携式
– 显示器: 240X128图形点阵显示，带背光
– 尺寸(wxhxd): 33.5cmX16.0cmX33.5 cm
– 重量(带标准附件): 8.4kg
– 存贮器: 6000存贮位置
– 接口: RS232，USB
– 工作温度范围: 0℃ 至 +40℃
– 相对湿度: 85% RH（0℃ 至 +40℃），无冷凝
