上海精虹海科公司代理的北京波恩仪器仪表测控技术有限公司生产的BN-YD3型压电雨量计产品简介:
产品概述:

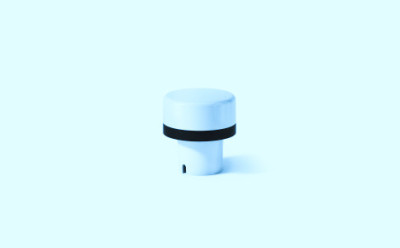

波恩仪器公司的BN-YD3型压电雨量检测传感器由上盖、外壳和下盖组成，壳体内部有压电片和电路板，可以固定在外径50mm立柱上。传感器采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击即可求出雨滴重量，进而得到持续降雨量。
功能特点:
◆全固态一体化设计，外观精美
◆采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量
◆无机械配件，无外露部件，可过滤树叶、尘土、虫子等环境因素所引入的相似干扰信号
◆测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强
◆受天气变化的影响较小，准确到秒级的降雨时长监测
◆维护要求低，雨滴接触面为弧形设计结构，不存储雨水
◆体积小巧，携带、拆卸安装方便
主要技术参数指标:
| 型号 | BN-YD3型 |
| 测量类型 | 雨 |
| 测量范围 | 0-200mm/h |
| 测量精度 | 小于10% |
| 粒径范围（雨滴尺寸） | 0.5-5.0mm |
| 降雨的分辨率 | 0.1mm |
| 采样频率 | 1秒 |
| 通讯接口 | RS485、RS232、SDI-12 |
| 通讯协议 | ModBus、ASCII |
| 电源及功耗 | 7-24VDC；0.16W @12V(不含加热) |
| 工作温湿度 | -30℃ －+60℃ :0-100RH |
| 外形尺寸 | Ø82 * 90mm |
| 材料/重量 | ASA/0.15kg |
适用范围:
可应用于气象环境监测、水文水利综合监测站、交通道路监测、农林、风力发电等有关部门用来遥测降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站等。
安装方式:

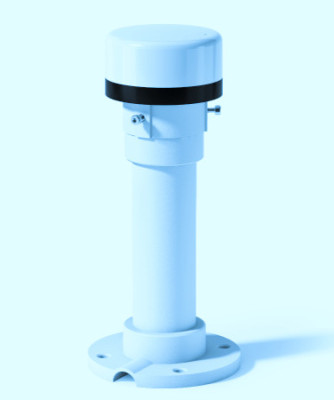

在50mm立杆顶部安装
配套使用的是外径50mm（壁厚不大于3mm）立杆，立杆侧面开M6螺纹孔，孔心距离杆顶部8mm，使用M6*15十字圆头螺丝固定传感器。
选择合适的安装位置，对传感器的测量非常重要，为了使传感器测量精度不受影响，请按以下要求安装。
1、压电式雨量计应水平安装在相距地面0.5m以上高度的支架上。
2、压电式雨量计安装在开阔地区，周围无遮挡。
3、压电式雨量计安装要远离工程机械、空调外机等振动源。
